名 稱： 襯氟旋啟式止回閥
型 號： H44F46
口 徑： DN15-DN500
壓 力： PN0.6~1.6（MPa）
材 質： 鑄鋼、鑄鐵
一：產品[襯里止回閥]的詳細資料：
產品型號：H44J/FS型
產品名稱：襯里止回閥
產品特點：法蘭連接止回閥設計與制造符合中國國家標準基本結構形式：旋啟式、直通升降式公稱壓力PN0.6~1.6（MPa）公稱通徑DN15~500（mm）基本型號H41JH41Fs H44J H44Fs H41-F3/F46止回閥。
|
遵循規范
|
STANDARD
|
|
設計與制造
|
GB12235/GB12236
|
|
結構長度
|
GB12221/JB96（長一短系列）
|
|
法蘭尺寸
|
JB78/JB79（GB HG SH）
|
|
試驗壓力
|
GB/T13927
|
|
標志
|
GB12220
|
|
供貨
|
GB/T12252
|
二、H44J/FS型襯里止回閥主要零件材料表：
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹鋼
|
超低碳不銹鋼
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
閥體、閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
襯里層/閥蓋
|
襯硬橡膠（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯）
|
|
3
|
軸、閥瓣（板）
|
1 Cr13/35WCB 1Cr18Ni9/CF8 00Cr17Ni14Mo2/CF3M
|
|
4
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
5
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
|
公稱通徑
|
標準值
|
參考值
|
|
DN（mm）
|
NPS（inch）
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
B
|
H
|
W（kg）
|
|
PN0.6（MPa）
|
|
15
|
1/2
|
130
|
80
|
55
|
40
|
2
|
12
|
4-Φ12
|
105
|
55
|
4
|
|
20
|
3/4
|
150
|
90
|
65
|
50
|
2
|
14
|
4-Φ12
|
115
|
58
|
5
|
|
25
|
1
|
160
|
100
|
75
|
60
|
2
|
14
|
4-Φ12
|
128
|
60
|
6
|
|
32
|
1 1/4
|
180
|
120
|
90
|
70
|
2
|
16
|
4-Φ14
|
145
|
75
|
7
|
|
40
|
1 1/2
|
200
|
130
|
100
|
80
|
3
|
16
|
4-Φ14
|
160
|
82
|
8
|
|
50
|
2
|
230
|
140
|
110
|
90
|
3
|
16
|
4-Φ14
|
178
|
95
|
10
|
|
65
|
2 1/2
|
290
|
160
|
130
|
110
|
3
|
16
|
4-Φ14
|
205
|
105
|
20
|
|
80
|
3
|
310
|
185
|
150
|
125
|
3
|
18
|
4-Φ18
|
230
|
120
|
25
|
|
100
|
4
|
350
|
205
|
170
|
145
|
3
|
18
|
4-Φ18
|
255
|
135
|
30
|
|
125
|
5
|
400
|
235
|
200
|
175
|
3
|
20
|
8-Φ18
|
305
|
158
|
50
|
|
150
|
6
|
480
|
260
|
225
|
200
|
3
|
20
|
8-Φ18
|
345
|
180
|
65
|
|
200
|
8
|
495
|
315
|
280
|
255
|
3
|
22
|
8-Φ18
|
415
|
215
|
137
|
|
250
|
10
|
622
|
370
|
335
|
310
|
3
|
24
|
12-Φ18
|
490
|
240
|
150
|
|
300
|
12
|
698
|
435
|
395
|
362
|
4
|
24
|
12-Φ23
|
540
|
265
|
185
|
|
350
|
14
|
787
|
485
|
445
|
412
|
4
|
26
|
12-Φ23
|
585
|
300
|
215
|
|
400
|
16
|
914
|
535
|
495
|
462
|
4
|
28
|
16-Φ23
|
625
|
360
|
244
|
|
450
|
18
|
978
|
590
|
550
|
518
|
4
|
28
|
16-Φ23
|
680
|
385
|
276
|
|
500
|
20
|
978
|
640
|
600
|
568
|
4
|
30
|
16-Φ23
|
740
|
415
|
315
|
.jpg)

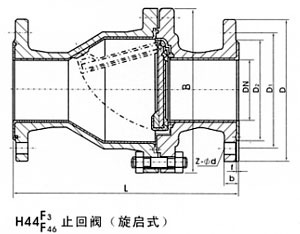

三、襯里止回閥主要連接尺寸及重量：
