名 稱： 靜音止回閥
型 號： HC42T
口 徑： DN50-DN500
壓 力： 0.6mpa-1.0mpa
材 質： 鑄鋼、鑄鐵

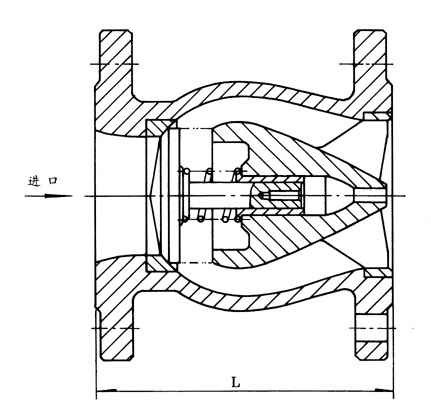

HC42T靜音止回閥結構及用途
該閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。內部流道采用流線型設計，
壓力損失小，閥瓣啟閉
行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。該閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，防止介質倒流及水錘對泵的損壞。
HC42T靜音止回閥主要技術參數
|
公稱壓力
|
1.0
|
1.6
|
2.5
|
|
最高工作壓力
|
1.0
|
1.6
|
2.5
|
|
密封試驗壓力
|
1.1
|
1.76
|
2.75
|
|
殼體試驗壓力
|
1.5
|
2.4
|
3.75
|
|
適用介質
|
水
|
|
介質溫度
|
X＜80℃， T≤150℃， H≤200℃
|
HC42T靜音止回閥主要外形尺寸
|
公稱通徑
|
L
|
|
50
|
120
|
|
65
|
150
|
|
80
|
180
|
|
100
|
240
|
|
125
|
300
|
|
150
|
350
|
|
200
|
450
|
|
250
|
500
|
|
300
|
550
|
|
350
|
572
|
|
400
|
600
|
|
450
|
650
|
|
500
|
700
|
主要零件材料
|
零件名稱
|
材料
|
|
閥體、導流體
|
鑄鐵、鑄鋼
|
|
閥座、軸瓦、閥瓣、軸
|
青銅或不銹鋼
|
|
彈簧
|
不銹鋼
|
注:法蘭連接尺寸：鐵制閥門按GB4216.4（5）-84標準，鋼制閥門按GB/T9113.1-2000（RF）標準。
