止回閥系列您現在所在的位置：首頁 - 止回閥系列

對夾單瓣升降式止回閥

名 稱： 對夾單瓣升降式止回閥
型 號： H71H
口 徑： DN15~400
壓 力： PN10~100
材 質： 鑄鋼、不銹鋼

產品名稱：H71對夾單瓣升降式止回閥

產品材料：WCB、CF3、CF8、CF3M、CF8M

產品規格：DN15~400、PN10~100

產品簡介：

H71對夾單瓣升降式止回閥

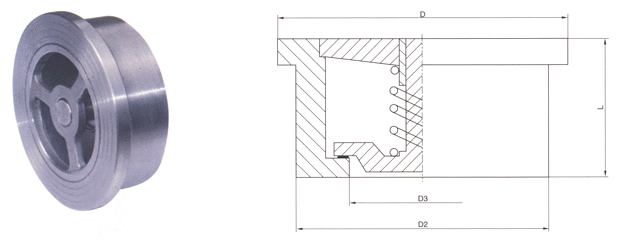

H71對夾單瓣升降式止回閥（國標）H71 wafer type lift check valve(GB standard)

公稱壓力 PN（MPa) Norminal pressure	公稱通徑 DN(mm) Norminal diameter	尺寸Dimension				重量 Weight	配管法蘭（供參考） Flange(as referenced)
		L	D	D3	D2		螺栓孔中 心圓直徑D1 Diameter of the bolt	螺栓數量 Quantity of the bolt	螺栓直徑d Diameter of the bolt	螺栓長度L1 Length of the bolt
4.0	15	16	52	15	44	0.12	65	4	M12	80
	20	19	62	19	52	0.24	75	4	M12	90
	25	22	72	24	60	0.34	85	4	M12	90
	32	28	83	31	72	0.53	100	4	M16	110
	40	31.5	93	39	74	0.80	110	4	M16	115
	50	40	109	48	98	1.2	125	4	M16	125
	65	46	129	63	117	2.2	145	8	M16	135
	80	50	144	78	128	3.1	160	8	M16	145
	100	60	168	98	/	9	190	8	M20	160
	125	90	196	123	/	14	220	8	M24	205
	150	106	224	148	/	18	250	8	M24	225
	200	140	291	198	/	28	320	12	M27	275
	250	160	353	248	/	42	385	12	M30	295
6.4	15	25	62	15	/	0.5	75	4	M12	100
	20	31.5	73	19	/	0.7	90	4	M16	115
	25	35.5	83	24	/	1.0	100	4	M16	130
	32	40	89	31	/	1.3	110	4	M20	140
	40	45	104	39	/	2.0	125	4	M20	150
	50	56	114	48	/	3.2	135	4	M20	160
	65	63	138	63	/	4.5	160	8	M20	170
	80	71	148	78	/	5	170	8	M20	180
	100	80	174	98	/	7	200	8	M24	200
	125	110	211	123	/	13	240	8	M27	245
	150	125	248	148	/	22	280	8	M30	270
	200	160	310	198	/	40	345	8	M33	325
	250	180	362	248	/	60	400	8	M33	350
10.0	15	25	62	15	/	0.6	75	4	M12	100
	20	31.5	73	19	/	1.0	90	4	M16	115
	25	35.5	83	24	/	1.3	100	4	M16	130
	32	40	89	31	/	1.6	110	4	M20	140
	40	45	104	39	/	2.5	125	4	M20	150
	50	56	120	48	/	3.8	145	4	M24	172
	65	63	144	63	/	6	170	8	M24	185
	80	71	154	78	/	7	180	8	M24	195
	100	80	181	98	/	10	210	8	M27	220
	125	110	218	123	/	18	250	8	M30	265
	150	125	258	148	/	30	290	12	M30	285
	200	160	324	198	/	56	360	12	M33	345
	250	180	392	248	/	70	430	12	M36	365

H71對夾式降式止回閥（美標）H71 wafer type lift check valve(ANSI standard)

壓力級 Pressure rating	口徑DN		尺寸Dimension				重量 (kg） Weight	配管法蘭（供參考）Flange(as referenced)
	NPS	DN	L	D	D3	D2		螺栓孔中 心圓直徑D1 Diameter of the bolt	螺栓數量 Quantity of the bolt	螺栓直徑d Diameter　of the bolt		螺栓長度L1 Length of the bolt
										in	mm
Class150	1/2	15	16	46	15	44	0.12	60.5	4	1/2	M14	90
	3/4	20	19	56	19	52	0.24	70	4	1/2	M14	100
	/	25	22	65	24	60	0.34	79.5	4	1/2	M14	110
	1 1/4	32	28	74	31	72	0.53	89	4	1/2	M14	120
	1 1/2	40	31.5	84	39	74	0.80	98.5	4	1/2	M14	130
	2	50	40	103	48	98	1.2	120.5	4	5/8	M16	145
	2 1/2	65	46	122	63	117	2.2	139.5	4	5/8	M16	160
	3	80	50	135	78	128	3.1	152.5	4	5/8	M16	170
	4	100	60	173	98	-	5.8	190.5	8	5/8	M16	180
	5	125	90	195	123	-	12	216.0	8	3/4	M20	210
	6	150	106	220	148	-	17	241.5	8	3/4	M20	230
	8	200	140	277	198	-	29	298.5	8	3/4	M20	270
	10	250	160	337	248	-	35	362.0	12	7/8	M24	290
Class300	1/2	15	25	52	15	-	0.3	66.5	4	1/2	M14	100
	3/4	20	31.5	65	19	-	0.46	82.5	4	5/8	M16	110
	/	25	35.5	72	24	-	0.6	89	4	5/8	M16	120
	1 1/4	32	40	81	31	-	0.8	98.5	4	5/8	M16	130
	1 1/2	40	45	94	39	-	1.5	114.5	4	3/4	M20	140
	2	50	56	110	48	-	2.4	127.0	8	5/8	M16	150
	2 1/2	65	63	128	63	-	3.0	149.0	8	3/4	M20	170
	3	80	71	148	78	-	4.0	168.5	8	3/4	M20	190
	4	100	80	179	98	-	5.5	200.0	8	3/4	M20	200
	5	125	110	214	123	-	13	235.0	8	3/4	M20	240
	6	150	125	249	148	-	22	270.0	12	3/4	M20	260
	8	200	160	305	198	-	36	330.0	12	7/8	M24	310
	10	250	180	359	248	-	40	387.5	16	1	M27	330
Class600	1/2	15	25	52	15	-	0.3	66.5	4	1/2	M14	100
	3/4	20	31.5	65	19	-	0.46	82.5	4	5/8	M16	110
	/	25	35.5	72	24	-	0.6	89.0	4	5/8	M16	120
	1 1/4	32	40	81	31	-	0.8	98.5	4	5/8	M16	130
	1 1/2	40	45	94	39	-	1.5	114.5	4	3/4	M20	140
	2	50	56	110	48	-	2.4	127.0	8	5/8	M16	150
	2 1/2	65	63	128	63	-	3.0	149.0	8	3/4	M20	170
	3	80	71	147	78	-	4.0	168.5	8	3/4	M20	190
	4	100	80	191	98	-	5.5	216.0	8	3/4	M24	200
	5	125	110	239	123	-	13	267.0	8	3/4	M27	240
	6	150	125	264	148	-	22	292.0	12	3/4	M27	290
	8	200	160	318	198	-	36	349.0	12	7/8	M30	350
	10	250	180	398	248	-	40	432.0	16	1	M33	370
Class900	1/2	15	25	62	25	15	0.6	82.5	4	3/4	M20	125
	3/4	20	31.5	69	30	19	0.9	89.0	4	3/4	M20	135
	1	25	35.5	77	36	24	1.2	101.5	4	7/8	M24	155
	1 1/4	32	40	87	43	31	1.5	111.0	4	7/8	M24	160
	1 1/2	40	45	97	52	39	2.0	124.0	4	1	M27	175
	2	50	56	140	62	48	5.5	165.0	8	7/8	M24	195
	2 1/2	65	63	162	75	62	7.5	190.5	8	1	M27	215
	3	80	71	165	90	76	8	190.5	8	7/8	M24	210
	4	100	80	204	112	95	14	235.0	8	1 1/8	M30	245
	5	125	110	245	125	110	27	279.5	8	1 1/4	M33	290
	6	150	125	286	150	127	41	317.5	12	1 1/8	M30	310
	8	200	160	356	200	165	76	393.5	12	1 3/8	M36	375



產品材料：WCB、CF3、CF8、CF3M、CF8M

產品規格：DN15~400、PN10~100

產品簡介：



H71對夾升降式止回閥（國標）H71 wafer type lift check valve(GB standard)

公稱壓力 PN（MPa) Norminal pressure	公稱通徑 DN(mm) Norminal diameter	尺寸Dimension				重量 Weight	配管法蘭（供參考） Flange(as referenced)
		L	D	D3	D2		螺栓孔中 心圓直徑D1 Diameter of the bolt	螺栓數量 Quantity of the bolt	螺栓直徑d Diameter of the bolt	螺栓長度L1 Length of the bolt
4.0	15	16	52	15	44	0.12	65	4	M12	80
	20	19	62	19	52	0.24	75	4	M12	90
	25	22	72	24	60	0.34	85	4	M12	90
	32	28	83	31	72	0.53	100	4	M16	110
	40	31.5	93	39	74	0.80	110	4	M16	115
	50	40	109	48	98	1.2	125	4	M16	125
	65	46	129	63	117	2.2	145	8	M16	135
	80	50	144	78	128	3.1	160	8	M16	145
	100	60	168	98	/	9	190	8	M20	160
	125	90	196	123	/	14	220	8	M24	205
	150	106	224	148	/	18	250	8	M24	225
	200	140	291	198	/	28	320	12	M27	275
	250	160	353	248	/	42	385	12	M30	295
6.4	15	25	62	15	/	0.5	75	4	M12	100
	20	31.5	73	19	/	0.7	90	4	M16	115
	25	35.5	83	24	/	1.0	100	4	M16	130
	32	40	89	31	/	1.3	110	4	M20	140
	40	45	104	39	/	2.0	125	4	M20	150
	50	56	114	48	/	3.2	135	4	M20	160
	65	63	138	63	/	4.5	160	8	M20	170
	80	71	148	78	/	5	170	8	M20	180
	100	80	174	98	/	7	200	8	M24	200
	125	110	211	123	/	13	240	8	M27	245
	150	125	248	148	/	22	280	8	M30	270
	200	160	310	198	/	40	345	8	M33	325
	250	180	362	248	/	60	400	8	M33	350
10.0	15	25	62	15	/	0.6	75	4	M12	100
	20	31.5	73	19	/	1.0	90	4	M16	115
	25	35.5	83	24	/	1.3	100	4	M16	130
	32	40	89	31	/	1.6	110	4	M20	140
	40	45	104	39	/	2.5	125	4	M20	150
	50	56	120	48	/	3.8	145	4	M24	172
	65	63	144	63	/	6	170	8	M24	185
	80	71	154	78	/	7	180	8	M24	195
	100	80	181	98	/	10	210	8	M27	220
	125	110	218	123	/	18	250	8	M30	265
	150	125	258	148	/	30	290	12	M30	285
	200	160	324	198	/	56	360	12	M33	345
	250	180	392	248	/	70	430	12	M36	365

H71對夾式降式止回閥（美標）H71 wafer type lift check valve(ANSI standard)

壓力級 Pressure rating	口徑DN		尺寸Dimension				重量 (kg） Weight	配管法蘭（供參考）Flange(as referenced)
	NPS	DN	L	D	D3	D2		螺栓孔中 心圓直徑D1 Diameter of the bolt	螺栓數量 Quantity of the bolt	螺栓直徑d Diameter　of the bolt		螺栓長度L1 Length of the bolt
										in	mm
Class150	1/2	15	16	46	15	44	0.12	60.5	4	1/2	M14	90
	3/4	20	19	56	19	52	0.24	70	4	1/2	M14	100
	/	25	22	65	24	60	0.34	79.5	4	1/2	M14	110
	1 1/4	32	28	74	31	72	0.53	89	4	1/2	M14	120
	1 1/2	40	31.5	84	39	74	0.80	98.5	4	1/2	M14	130
	2	50	40	103	48	98	1.2	120.5	4	5/8	M16	145
	2 1/2	65	46	122	63	117	2.2	139.5	4	5/8	M16	160
	3	80	50	135	78	128	3.1	152.5	4	5/8	M16	170
	4	100	60	173	98	-	5.8	190.5	8	5/8	M16	180
	5	125	90	195	123	-	12	216.0	8	3/4	M20	210
	6	150	106	220	148	-	17	241.5	8	3/4	M20	230
	8	200	140	277	198	-	29	298.5	8	3/4	M20	270
	10	250	160	337	248	-	35	362.0	12	7/8	M24	290
Class300	1/2	15	25	52	15	-	0.3	66.5	4	1/2	M14	100
	3/4	20	31.5	65	19	-	0.46	82.5	4	5/8	M16	110
	/	25	35.5	72	24	-	0.6	89	4	5/8	M16	120
	1 1/4	32	40	81	31	-	0.8	98.5	4	5/8	M16	130
	1 1/2	40	45	94	39	-	1.5	114.5	4	3/4	M20	140
	2	50	56	110	48	-	2.4	127.0	8	5/8	M16	150
	2 1/2	65	63	128	63	-	3.0	149.0	8	3/4	M20	170
	3	80	71	148	78	-	4.0	168.5	8	3/4	M20	190
	4	100	80	179	98	-	5.5	200.0	8	3/4	M20	200
	5	125	110	214	123	-	13	235.0	8	3/4	M20	240
	6	150	125	249	148	-	22	270.0	12	3/4	M20	260
	8	200	160	305	198	-	36	330.0	12	7/8	M24	310
	10	250	180	359	248	-	40	387.5	16	1	M27	330
Class600	1/2	15	25	52	15	-	0.3	66.5	4	1/2	M14	100
	3/4	20	31.5	65	19	-	0.46	82.5	4	5/8	M16	110
	/	25	35.5	72	24	-	0.6	89.0	4	5/8	M16	120
	1 1/4	32	40	81	31	-	0.8	98.5	4	5/8	M16	130
	1 1/2	40	45	94	39	-	1.5	114.5	4	3/4	M20	140
	2	50	56	110	48	-	2.4	127.0	8	5/8	M16	150
	2 1/2	65	63	128	63	-	3.0	149.0	8	3/4	M20	170
	3	80	71	147	78	-	4.0	168.5	8	3/4	M20	190
	4	100	80	191	98	-	5.5	216.0	8	3/4	M24	200
	5	125	110	239	123	-	13	267.0	8	3/4	M27	240
	6	150	125	264	148	-	22	292.0	12	3/4	M27	290
	8	200	160	318	198	-	36	349.0	12	7/8	M30	350
	10	250	180	398	248	-	40	432.0	16	1	M33	370
Class900	1/2	15	25	62	25	15	0.6	82.5	4	3/4	M20	125
	3/4	20	31.5	69	30	19	0.9	89.0	4	3/4	M20	135
	1	25	35.5	77	36	24	1.2	101.5	4	7/8	M24	155
	1 1/4	32	40	87	43	31	1.5	111.0	4	7/8	M24	160
	1 1/2	40	45	97	52	39	2.0	124.0	4	1	M27	175
	2	50	56	140	62	48	5.5	165.0	8	7/8	M24	195
	2 1/2	65	63	162	75	62	7.5	190.5	8	1	M27	215
	3	80	71	165	90	76	8	190.5	8	7/8	M24	210
	4	100	80	204	112	95	14	235.0	8	1 1/8	M30	245
	5	125	110	245	125	110	27	279.5	8	1 1/4	M33	290
	6	150	125	286	150	127	41	317.5	12	1 1/8	M30	310
	8	200	160	356	200	165	76	393.5	12	1 3/8	M36	375
