微阻緩閉消聲止回閥

名 稱： 微阻緩閉消聲止回閥
型 號： HH46X、HDH48X、HH49X
口 徑： DN40-DN1200
壓 力： 1.0mpa-2.5mpa
材 質： 鑄鋼、鑄鐵

本廠生產的HH4 6x、HDH4 8x、HH49X消聲緩閉止回閥系列產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流叉能有效地限制破壞性水錘保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長油壓、緩閉不受介質影響+有較好節能效果等特點。

一、主要零件材料

零件名稱	閥體	閥瓣	閥桿、油 缸、活塞	彈 簧	閥 座
材 料	鑄鐵、鑄鋼	碳鋼	不銹鋼	不銹鋼	丁腈橡膠

二、主要技術參數

型號	公稱 壓力 PN(MPa)	強度試驗壓力	密封 壓力 (MPa)	適用 溫度 (℃)	適用 介質	緩閉 時間
HH46X HDH48X HH49X	1.0	1.5	1.1	≤80	清水 污水 海水	≤60秒
	1.6	2.4	1.76
	2.5	3.75	2.75

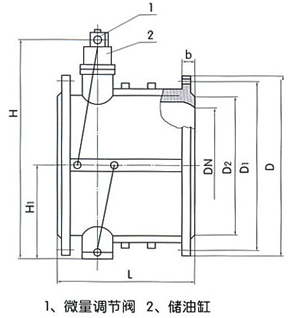

三、主要外形尺寸(法蘭連接尺寸：按JB/T79—94)

公稱壓力	公稱通徑	尺 寸fmm)
		L	H	H1
1.0 1.6 2.5	40	140	200	88
	50	150	215	98
	65	170	225	108
	80	180	235	118
	100	190	280	130
	125	200	290	148
	150	210	310	172
	200	230	350	210
	250	250	415	240
	300	270	450	264

公稱壓力	公稱通徑	尺 寸
		L	H	H1
1.0 1.6 2.5	350	290	480	297
	400	310	550	324
	450	330	585	351
	500	350	640	379
	600	390	720	434
	700	430	780	491
	800	470	840	549
	900	510	990	600
	1000	550	1050	655
	1200	630	1210	770
