名 稱： 法蘭端自密封止回閥
型 號： H41Y、H44H
口 徑： DN15-DN50
壓 力： 900Lb～1500Lb
材 質： 鍛鋼
法蘭端閥門設計結構和特征
法蘭閥門符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。
采用以下結構
全徑或縮徑
結構長度按ANSI B16.10
法蘭尺寸按ANSI B16.5
壓力自緊式閥蓋
明桿支架型（OS&Y）
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋法蘭端自密封升降式止回閥 900Lb-2500Lb

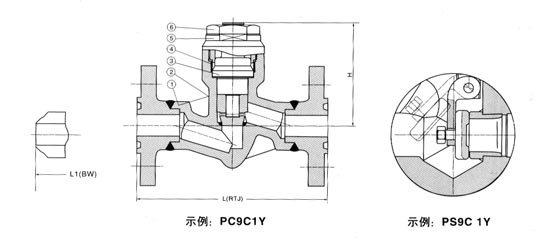

標準材質明細表
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
閥體
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
升降式閥瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
密封座
|
A105
|
F22
|
A182 F304(L)
|
F316(L)
|
|
4
|
密封環
|
A182 F304
|
08F
|
A276 304L
|
A276 316L
|
|
5
|
鎖緊螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸氣、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
(PRJ)
|
900Lb-1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
2500Lb
|
264
|
273
|
308
|
349
|
384
|
451
|
|
H
|
900Lb-1500Lb
|
117
|
117
|
117
|
152
|
152
|
195
|
|
2500Lb
|
117
|
117
|
117
|
152
|
152
|
195
|
|
重量
|
900Lb-1500Lb
|
10.5
|
11.9
|
13.9
|
19.9
|
26.9
|
32.5
|
|
2500Lb
|
12.6
|
14.9
|
16.5
|
24.8
|
30.0
|
35.0
|
.jpg)
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量（Kg）
