名 稱： 鍛鋼法蘭端止回閥
型 號： H41Y、H44Y
口 徑： DN15-DN50
壓 力： 900Lb～1500Lb
材 質： 鍛鋼
鍛鋼法蘭端止回閥設計結構和特征
鍛鋼法蘭端止回閥符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。
采用以下結構
1.全徑或縮徑
2.結構長度按ANSI B16.10
3.法蘭尺寸按ANSI B16.5
4.壓力自緊式閥蓋
5.明桿支架型（OS&Y）
6.自定心壓板壓套式
7.整體上密封座
8.整體閥體法蘭
9.對焊接端符合ASME B16.25
10.RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋

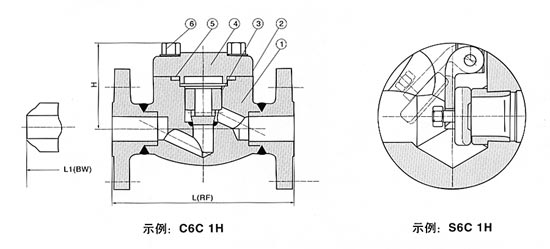

.jpg)
標準材質明細表
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
閥體
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
銘牌
|
SS
|
|
3
|
閥瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
4
|
閥蓋
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
|
6
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8(M)
|
A193 B8(M)
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸氣、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L(RTJ)
L1(BW)
|
150
|
108
|
117
|
127
|
140
|
165
|
203
|
|
300
|
152
|
178
|
203
|
216
|
229
|
267
|
|
600
|
165
|
190
|
216
|
229
|
241
|
292
|
|
H
|
150,300
|
61
|
61
|
79
|
95
|
103
|
118
|
|
600
|
61
|
79
|
95
|
103
|
118
|
135
|
|
重量
|
150
|
RTJ
|
2.56
|
3.37
|
4.37
|
8.17
|
8.94
|
12.64
|
|
BW
|
1.70
|
1.90
|
2.10
|
5.12
|
5.50
|
7.89
|
|
300
|
RTJ
|
2.73
|
3.65
|
4.74
|
8.77
|
9.60
|
13.70
|
|
BW
|
1.90
|
2.10
|
3.00
|
5.12
|
6.60
|
7.85
|
|
600
|
RTJ
|
3.00
|
4.00
|
5.83
|
9.47
|
10.10
|
15.6
|
|
BW
|
2.00
|
3.12
|
4.25
|
7.25
|
8.56
|
13.60
|
鍛鋼法蘭端止回閥 900Lb-1500Lb

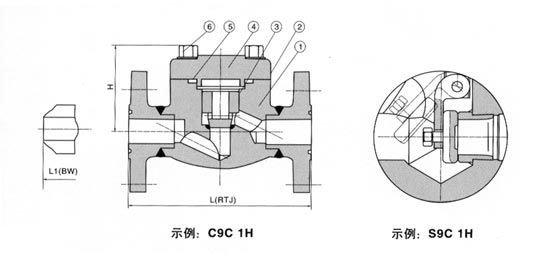

.jpg)
標準材質明細表
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
閥體
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
銘牌
|
SS
|
|
3
|
閥瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
4
|
閥蓋
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
墊片
|
316夾柔性石墨 316夾PTFE
|
|
6
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8(M)
|
A193 B8(M)
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸氣、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量（Kg）
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L(RTJ)
|
216
|
229
|
254
|
279
|
305
|
371
|
|
L1(BW)
|
216
|
229
|
254
|
279
|
305
|
368
|
|
H
|
79
|
79
|
95
|
104
|
120
|
139
|
|
重量
|
RTJ
|
8.5
|
10.5
|
15.7
|
20.8
|
27.2
|
33.0
|
|
BW
|
6.4
|
8.0
|
13.2
|
17.8
|
24.2
|
29.7
|
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量（Kg）
