公稱壓力：PN1.0、1.6、2.5、6.4MPa、ANSI150、300
公稱通徑：DN20～600mm
工作溫度：硬密封-20～160℃,-20～230℃,-20～425℃
軟密封 -20～150℃

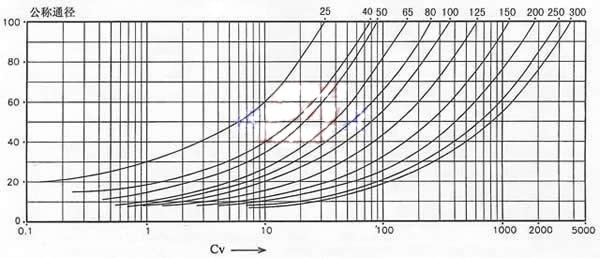

流量特性：近似等百分比
氣動執行器：ZXQ系列單活塞執行器
主要材質：閥體: (1)WCB (2)CF8 (3)CF8M (4)CF3M
閥芯: (1)CF8 (2)CF8M (3)CF3M

    概述

  該系列閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。其主要特點是：
（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。

適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構配ZXQ氣動活塞式執行機構。

基本誤差

回差

死區

輸入信號

氣源 接口

電信號

氣信號

全行程的 ≤±2%

全行程的 ≤±2%

全行程的 ≤0.8%

4～20mADC

20～100Kpa

G1/8" G1/4"

閥板轉角（度）

0°～至90°（可調）

允許泄漏量等級

軟密封：零泄露 硬密封：≤額定Cv×0.001%

軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%

動作時間（S）

0.5

1.0

2.5～4.0

7.0

10

可調節比

250:1

300:1

公稱通徑 DN(mm)	尺寸 (mm)
	對夾	法蘭式					L	H
	D	D	D1	D2	q	Z-Φd
25	64	110	85	65	14	4-14	102	233
40	82	145	110	85	16	4-18	114	280
50	100	160	125	110	16	4-18	124	362
65	120	180	145	120	18	4-18	145	377
80	131	195	160	135	20	8-18	165	410
100	158	215	180	155	20	8-18	194	423
125	180	245	210	185	22	8-18	213	436
150	216	280	240	210	24	8-23	229	653
200	268	335	295	265	26	12-23	243	703
250	326	405	355	320	30	12-25	297	787
300	460	460	410	3750	30	12-25	338	827
350	470	-	-	-	-		-	1050
400	525	-	-	-	-		-	1100
