名 稱： 消防卡箍蝶閥
型 號： 消防卡箍蝶閥
口 徑： DN50-DN300
壓 力： 0.6mpa-1.0mpa
材 質： 鑄鋼、鑄鐵
消防卡箍蝶閥

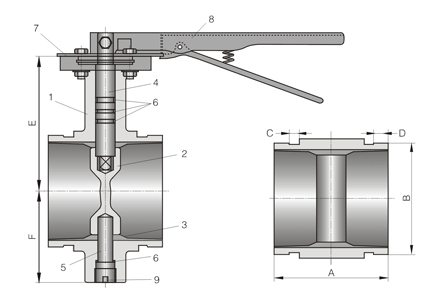

主要零部件材料
| 序號 |
名稱 |
國標標準 |
| 1 |
閥體 |
球鐵 |
QT450-10 |
| 2 |
閥板 |
球鐵 |
QT450-10 |
| 3 |
橡膠 |
EPDM |
|
| 4 |
上軸 |
不銹鋼 |
1Cr13 |
| 5 |
下軸 |
不銹鋼 |
1Cr13 |
| 6 |
O形圈 |
丁腈 |
|
| 7 |
定位齒盤 |
碳鋼 |
45# |
| 8 |
手柄 |
瑪鋼 |
|
| 9 |
絲堵 |
碳鋼 |
45# |
外形連接尺寸
| 規格 |
尺寸 (mm) |
| mm |
inch |
A |
B |
C |
D |
E |
F |
| 50 |
2 |
81 |
60 |
8 |
16 |
85 |
57 |
| 65 |
2.5 |
97 |
73 |
8 |
16 |
106 |
65 |
| 80 |
3 |
97 |
89 |
8 |
16 |
113 |
75 |
| 100 |
4 |
116 |
114 |
10 |
16 |
135 |
90 |
| 125 |
5 |
148 |
141 |
10 |
16 |
148 |
110 |
| 150 |
6 |
148 |
168 |
10 |
16 |
181 |
124 |
| 200 |
8 |
134 |
219 |
11 |
19 |
204 |
155 |
| 250 |
10 |
159 |
273 |
13 |
19 |
230 |
190 |
| 300 |
12 |
166 |
324 |
13 |
19 |
270 |
230 |
