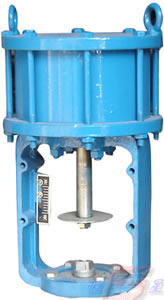

ZSA/B-P型是帶彈簧復位可調零比例式氣動活塞式直行程執行機構。特點是輸出力大，結構簡潔、可靠、輕小、動作速度快、抗震性好?？膳c直通單雙座、角型、套筒、隔膜、精小型等直行程類調節閥組配并帶上定位器成為氣動活塞式調節閥。選用不同的彈簧范圍可獲得需要的許用壓差。
ZS型是用于與切斷閥相配套的二位式彈簧復位活塞式執行機構。具有動作迅速（可達1.2-4.5S）、可靠、體積輕小的特點。
ZSN型是雙向無彈簧活塞式執行機構，常與高壓差、大口徑、開關速度要求較高（1-2S）和高溫切斷閥組配。
ZS-P、ZS型執行機構都可配ZPXS型側裝手操機構。
ZSN型配頂裝手操機構ZDS。
2、所配附件
ZS-P型須配氣動或電-氣閥門定位器、空氣過濾減壓器，其氣源壓力根據彈簧范圍；ZS型配二位三通電磁閥，空氣過濾減壓器和行程開關；ZSN型配二位五通電磁閥和行程開關。
|
|
|
|
3、技術參數
|
型號項目
|
ZS-1P
|
ZS-2P
|
ZS-3P
|
ZS-4P
|
ZS-5P
|
ZS-6P
|
|
氣缸直徑 mm
|
100
|
125
|
160
|
200
|
250
|
320
|
|
行 程 mm
|
10
|
10；16
|
16；25
|
25；40
|
40；60
|
60
|
|
彈簧范圍 KPa
|
40-200；80-240；100-200；200-350；350-500
|
|
供氣壓力MPa
|
ZSA，ZSN為0.4-0.6;ZS-P：氣開比彈簧范圍上限大0.05
氣關按上限+下限+0.05
|
|
ZS-P
推桿輸出力
N
|
350-500KPa
|
2674
|
4165
|
6860
|
10740
|
16800
|
27440
|
|
200-350KPa
|
1528
|
2300
|
3920
|
6140
|
9600
|
15680
|
|
100-200KPa
|
764
|
1190
|
1960
|
3070
|
4800
|
7840
|
|
80-240Kpa
|
610
|
952
|
1568
|
2450
|
3840
|
6270
|
|
配帶側裝手操機構
|
ZPXS-2
|
ZPXS-3
|
ZPXS-4
|
ZPXS-5
|
ZPXS-6
|
注：⒈ 推力計算均以反作用始動彈簧力為準；彈簧范圍按350-500KPa檔，配氣關式閥采用較小的彈簧范圍。
⒉ ZS、ZSN型氣缸直徑與ZS-P型相同。
⒊ 短檔行程用于ZS、ZSN型。
4、性能指標
ZSA/B-P型
|
項目
|
指標
|
|
不帶定位器
|
帶定位器
|
|
基本誤差 %
|
±6
|
±1.5
|
|
回 差 %
|
3
|
1.5
|
|
死 區 %
|
1.2
|
1
|
|
始終點偏差%
|
±2.5
|
|
氣密性
|
以0.6MPa輸入氣缸,切斷氣源后壓力降≤5KPa/5min
|
|
工作壽命
|
不少于10萬次
|
注: 當與調節閥組配時一般均帶閥門定位器.
ZS、ZSN型
|
項目指標
|
二位動作時間S
|
氣缸密封性
|
工作壽命
|
|
ZS（ZSN）-1
|
1.2(≤1)
|
以0.6MPa輸入氣
缸切斷氣源后壓力
降≤5KPa/min
|
不少于10萬次
|
|
ZS（ZSN）-2
|
1.2(≤1)
|
|
ZS（ZSN）-3
|
≤2(≤1)
|
|
ZS（ZSN）-4
|
≤2.5(1)
|
|
ZS（ZSN）-5
|
≤3.5(1.5)
|
|
ZS（ZSN）-6
|
≤4.5(2)
|
5、主要零件材質
|
零件名稱
|
材料
|
零件名稱
|
材料
|
|
氣缸
|
精拉鋁合金管，硬陽極氧化
|
活 塞
|
LY12
|
|
壓縮彈簧
|
60Si2MnA
|
推 桿
|
2Cr13
|
|
QY型密封圈
|
TPU、EPDM
|
支 架
|
HT250
|

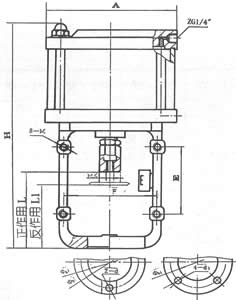

6、外形尺寸
|
型號尺寸
|
ZS-1P
|
ZS-2P
|
ZS-3P
|
ZS-4P
|
ZS-5P
|
ZS-6P
|
|
ZS-1
|
ZS-2
|
ZS-3
|
ZS-4
|
ZS-5
|
ZS-6
|
|
ZSN-1
|
ZSN-2
|
ZSN-3
|
ZSN-4
|
ZSN-5
|
ZSN-6
|
|
A
|
125×125
|
148×148
|
185×185
|
232×232
|
283×283
|
283×283
|
|
H
|
250
|
290
|
325
|
440
|
590
|
640
|
|
250
|
290
|
325
|
440
|
590
|
640
|
|
200
|
245
|
272
|
352
|
431
|
510
|
|
L
|
90
|
97
|
110
|
150
|
170
|
295
|
|
L1
|
60
|
81
|
92
|
115
|
110
|
200
|
|
Md
|
M10
|
M12×1.25
|
M16×1.5
|
M20×1.5
|
|
F
|
92
|
100
|
125
|
168
|
195
|
250
|
|
E
|
80
|
80
|
100
|
120
|
150
|
|
B
|
60+
|
80+
|
95+
|
100+
|
|
8-M
|
M10
|
M12
|
M16
|
|
Z-d
|
9
|
|
|
|
|
T
|
80
|
|
|
|
|
b1
|
|
|
|
105
|
118
|
130
|
|
4-d1
|
|
|
|
11
|
14
|
16
|
