電動雙位閥
電動雙位閥
電動雙位閥的概述
電動雙位閥（軟密封）適用于溫度≤200℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等的給排水、氣體管道上作調節流量和截流介質的作用。
電動雙位閥的主要特點
1.設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2.操作力矩小，操作方便，省力靈巧。
3.可以任何位置安裝、維修方便。
4.密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5.密封材料耐老化、耐腐蝕，使用壽命長等特點。
電動雙位閥的采用標準
設計標準：GB/T12238-1889
法蘭連接尺寸：GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度：GB/T12221-1889
壓力試驗：GB/T13927-1992；JB/T9092-1999
電動雙位閥的主要技術參數
|
公稱通徑
|
DN（mm）
|
20-2000
|
|
公稱壓力
|
PN（mpa）
|
0.6
|
1.0
|
1.6
|
|
試驗壓力Ps（Mpa）
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
1.0
|
1.6
|
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等
|
電動雙位閥的主要零件材料
|
零件名稱
|
材 料
|
|
閥 體
|
球墨鑄鋼 鑄鋼 合金鋼 不銹鋼 不銹鋼及特殊材料
|
|
蝶 板
|
灰鑄鐵 球墨鑄鋼 鑄鋼
|
|
密封圈
|
各種橡膠 聚四氟
|
|
閥 桿
|
2Cr13 不銹鋼
|
|
填 料
|
O型圈 柔性石墨
|
電動雙位閥密封材料選用和適用溫度
|
材料品種
|
氯丁橡膠
|
丁腈橡膠
|
乙丙橡膠
|
聚四氯乙烯
|
硅橡膠
|
氟橡膠
|
|
代號
|
X或orj
|
XA或or JA
|
Xb或or JB
|
XC、JC或orF
|
XD或or JD
|
XE或or JE
|
|
耐最高溫度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
|
耐最低溫度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
|
適用工作溫度
|
≤65℃
|
≤80℃
|
≤120℃
|
≤200℃
|
≤200℃
|

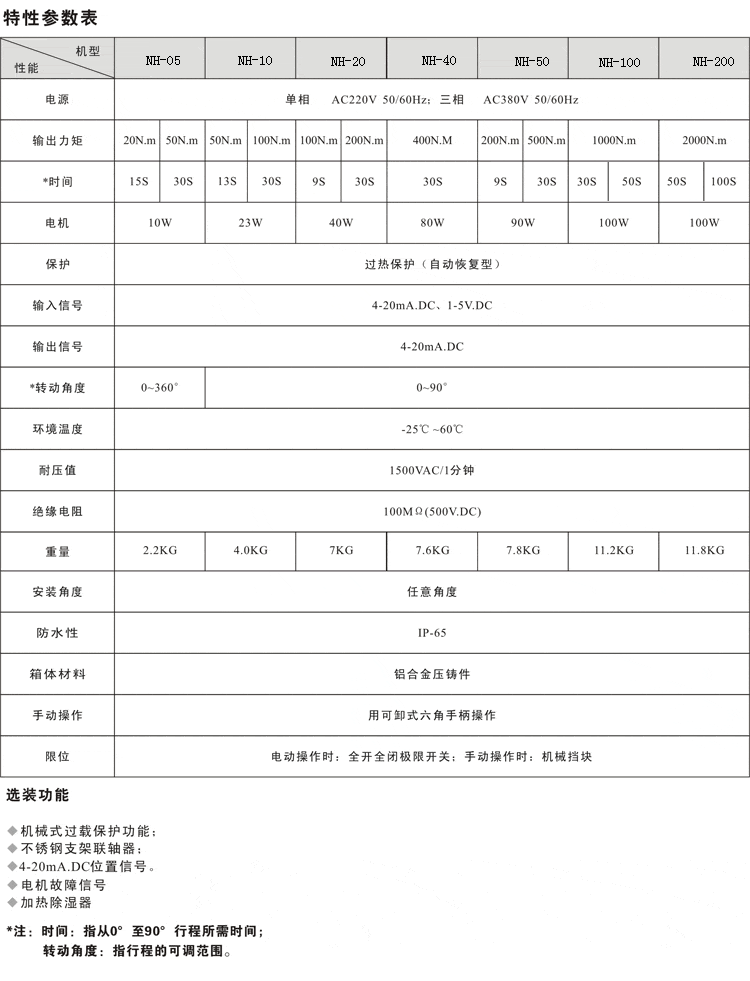

電動雙位閥的規格表
