名 稱： 氨用球閥
型 號： Q41F
口 徑： DN15-DN300
壓 力： 1.6mpa-4.0mpa
材 質： 鑄鋼、不銹鋼
.jpg)

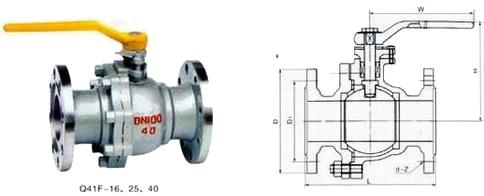

Q41F 氨用球閥
氨用球閥在物理化學實驗中，經常要用到氧氣、氮氣、氫氣、氬氣等氣體。這些氣體一般都是貯存在專用的高壓氣體鋼瓶中。使用時通過減壓閥使氣體壓力降至實驗所需范圍，再經過其它控制閥門細調，使氣體輸入使用系統。最常用的氨氣球閥為，簡稱氨氣.
1，氨氣球閥的外觀及工作原理。
氨氣閥門的高壓腔與鋼瓶連接，低壓腔為氣體出口，并通往使用系統。高壓表的示值為鋼瓶內貯存氣體的壓力。低壓表的出口壓力可由調節螺桿控制。
使用時先打開鋼瓶總開關，然后順時針轉動低壓表壓力調節螺桿，使其壓縮主彈簧并傳動薄膜、彈簧墊塊和頂桿而將活門打開。這樣進口的高壓氣體由高壓室經節流減壓后進入低壓室，并經出口通往工作系統。轉動調節螺桿，改變活門開啟的高度，從而調節高壓氣體的通過量并達到所需的壓力值。
氨氣球閥都裝有安全閥。它是保護氨氣減壓閥并使之安全使用的裝置，也是氨氣球閥出現故障的信號裝置。如果由于活門墊、活門損壞或由于其它原因，導致出口壓力自行上升并超過一定許可值時，安全閥會自動打開排氣。
2.氨氣球閥的使用方法
(1)按使用要求的不同，氨氣減壓閥有許多規格。最高進口壓力大多為，最低進口壓力不小于出口壓力的2.5倍。出口壓力規格較多，一般為，最高出口壓力為。
(2)安裝氨氣球閥時應確定其連接規格是否與和使用系統的接頭相一致。氨氣球閥采用半球面連接，靠旋緊螺母使二者完全吻合。因此，在使用時應保持兩個半球面的光潔，以確保良好的氣密效果。安裝前可用高壓氣體吹除灰塵。必要時也可用聚四氟乙烯等材料作墊圈。
(3)氨氣球閥應嚴禁接觸油脂，以免發生火警事故。
(4)停止工作時，應將減壓閥中余氣放凈，然后擰松調節螺桿以免彈性元件長久受壓變形。
(5)氨氣球閥應避免撞擊振動，不可與腐蝕性物質相接觸。
這些氨氣閥門的使用方法及注意事項與氨氣閥門基本相同。但是，還應該指出:專用氨氣閥門一般不用于其它氣體。為了防止誤用，有些氨氣閥與鋼瓶之間采用特殊連接口。例如氫氣和丙烷均采用左牙螺紋，也稱反向螺紋，安裝時應特別注意。
氨氣球閥
性能參數：
|
型號
|
通徑（DN）
|
主要外形尺寸
|
閥體材料
|
|
適用介質
|
|
L
|
H
|
D
|
D1
|
d-z
|
W
|
|
Q41F-16
|
15
|
130
|
76
|
95
|
65
|
14-4
|
130
|
鑄 鋼
不銹鋼
|
≤150
|
氨、氨液
|
|
20
|
150
|
82
|
105
|
75
|
14-4
|
130
|
|
-
|
25
|
160
|
94
|
115
|
85
|
14-4
|
160
|
|
-
|
32
|
165
|
103
|
135
|
100
|
18-4
|
160
|
-
|
-
|
-
|
|
-
|
40
|
180
|
155
|
145
|
110
|
18-4
|
230
|
-
|
-
|
-
|
|
-
|
50
|
200
|
160
|
160
|
125
|
18-4
|
230
|
-
|
-
|
-
|
|
-
|
65
|
220
|
177
|
180
|
145
|
18-4
|
400
|
-
|
-
|
-
|
|
-
|
80
|
250
|
215
|
195
|
160
|
18-8
|
400
|
-
|
-
|
-
|
|
-
|
100
|
280
|
245
|
215
|
180
|
18-8
|
700
|
-
|
-
|
-
|
|
-
|
125
|
320
|
260
|
245
|
210
|
18-8
|
1100
|
-
|
-
|
-
|
|
-
|
150
|
360
|
270
|
280
|
240
|
23-8
|
1100
|
-
|
-
|
-
|
|
-
|
200
|
400
|
370
|
335
|
295
|
23-12
|
1500
|
-
|
-
|
-
|
|
-
|
250
|
533
|
-
|
405
|
355
|
25-12
|
-
|
-
|
-
|
-
|
|
-
|
300
|
610
|
-
|
460
|
410
|
25-12
|
-
|
-
|
-
|
-
|
|
Q41F-25
|
15
|
130
|
76
|
95
|
65
|
14-4
|
130
|
-
|
-
|
-
|
|
20
|
150
|
82
|
105
|
75
|
14-4
|
130
|
-
|
-
|
-
|
|
-
|
25
|
160
|
94
|
115
|
85
|
14-4
|
160
|
-
|
-
|
-
|
|
-
|
32
|
165
|
153
|
135
|
100
|
18-4
|
160
|
-
|
-
|
-
|
|
-
|
40
|
180
|
162
|
145
|
110
|
18-4
|
230
|
-
|
-
|
-
|
|
-
|
50
|
200
|
175
|
160
|
125
|
18-4
|
230
|
-
|
-
|
-
|
|
-
|
65
|
220
|
190
|
180
|
145
|
18-8
|
400
|
-
|
-
|
-
|
|
-
|
80
|
250
|
215
|
195
|
160
|
18-8
|
400
|
-
|
-
|
-
|
|
-
|
100
|
260
|
245
|
215
|
180
|
18-8
|
700
|
-
|
-
|
-
|
|
-
|
125
|
320
|
260
|
245
|
210
|
23-8
|
1100
|
-
|
-
|
-
|
|
-
|
150
|
360
|
275
|
280
|
240
|
23-8
|
1100
|
-
|
-
|
-
|
|
-
|
200
|
400
|
-
|
335
|
295
|
23-12
|
-
|
-
|
-
|
-
|
|
-
|
250
|
568
|
-
|
425
|
370
|
30-12
|
-
|
-
|
-
|
-
|
|
-
|
300
|
648
|
-
|
485
|
430
|
30-16
|
-
|
-
|
-
|
-
|
|
Q41F-40
|
15
|
130
|
103
|
95
|
65
|
14-4
|
130
|
-
|
-
|
-
|
|
20
|
150
|
112
|
105
|
75
|
14-4
|
130
|
-
|
-
|
-
|
|
-
|
25
|
160
|
123
|
115
|
85
|
14-4
|
160
|
-
|
-
|
-
|
|
-
|
32
|
180
|
150
|
135
|
100
|
18-4
|
160
|
-
|
-
|
-
|
|
-
|
40
|
200
|
165
|
145
|
110
|
18-4
|
230
|
-
|
-
|
-
|
|
-
|
50
|
220
|
172
|
160
|
125
|
18-4
|
230
|
-
|
-
|
-
|
|
-
|
65
|
250
|
197
|
180
|
145
|
18-8
|
400
|
-
|
-
|
-
|
|
-
|
80
|
280
|
222
|
195
|
160
|
18-8
|
400
|
-
|
-
|
-
|
|
-
|
100
|
320
|
236
|
230
|
190
|
23-8
|
700
|
-
|
-
|
-
|
|
-
|
125
|
400
|
236
|
270
|
220
|
25-8
|
1100
|
-
|
-
|
-
|
|
-
|
150
|
403
|
295
|
300
|
250
|
25-8
|
1500
|
-
|
-
|
-
|
|
-
|
200
|
550
|
|
375
|
320
|
30-12
|
1500
|
-
|
-
|
-
|
|
-
|
250
|
787
|
-
|
470
|
400
|
41-12
|
-
|
-
|
-
|
-
|
|
-
|
300
|
838
|
-
|
530
|
460
|
41-16
|
-
|
-
|
-
|
-
|
