二、操作原理和結構說明
1、球閥通道平整光滑便于管道掃線清洗,可以輸送漿液及固體顆粒等介質.
2、采用PTFE(特氟隆)等材料作為密封,具有良好潤滑性和彈性,與球體摩擦系小,使用壽命長.
3、啟閉迅速,啟閉時只需把球體轉動90°,方便而迅速.
4.球閥的流體阻力小,全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通,介質流過球閥,相當于流過一段直通的管子,在各類閥門中球閥的流體阻力最小.
5、經配置有手動、蝸輪驅動、氣動、電動(防爆)可以實現遠程自動控制,能滿足用戶的各種工況使用要求.
注:≥DN200以上閥門選用Q347型固定球閥.

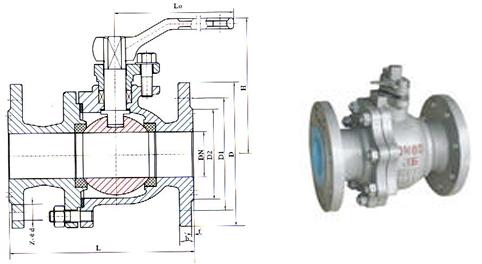

四、Q41F主要外形尺寸和連接尺寸:
| DN |
L |
D |
D1 |
D2 |
D6 |
b |
f |
z-d |
H |
| 25 |
150 |
115 |
85 |
65 |
58 |
16 |
2 |
4-*14 |
150 |
| 32 |
165 |
135 |
100 |
75 |
66 |
18 |
2 |
4-*18 |
160 |
| 40 |
180 |
145 |
110 |
85 |
76 |
18 |
3 |
4-*18 |
175 |
| 50 |
200 |
160 |
125 |
100 |
88 |
20 |
3 |
4-*18 |
185 |
| 65 |
220 |
180 |
145 |
120 |
110 |
22 |
3 |
8-*18 |
200 |
| 80 |
250 |
195 |
160 |
135 |
121 |
22 |
3 |
8-*18 |
220 |
| 100 |
320 |
135 |
190 |
160 |
150 |
24 |
3 |
8-*23 |
248 |
| 125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
8-*25 |
380 |
| 150 |
400 |
300 |
250 |
218 |
204 |
30 |
3 |
8-*25 |
420 |
| 200 |
600 |
375 |
310 |
278 |
260 |
34 |
3 |
12-*25 |
530 |
五、Q347F主要外形尺寸和連接尺寸:
| DN |
L |
D |
D1 |
D2 |
D6 |
b |
f |
z-d |
H |
| 250 |
568 |
425 |
370 |
332 |
|
36 |
3 |
12-*30 |
608 |
| 300 |
648 |
485 |
430 |
390 |
|
40 |
3 |
16-*30 |
774 |
| 350 |
762 |
550 |
490 |
448 |
|
44 |
3 |
16-*34 |
820 |
| 400 |
883 |
610 |
550 |
505 |
|
48 |
3 |
16-*34 |
900 |
| 450 |
914 |
660 |
600 |
555 |
|
50 |
3 |
20-*34 |
1050 |
| 500 |
991 |
730 |
660 |
610 |
|
52 |
3 |
20-*41 |
1200 |
六、主要零件材料:
| 零 件 名 稱 |
材 料 |
| 閥 體 閥 蓋 |
碳 素 鋼 WCB |
| 球 體 |
不 銹 鋼 304SS |
| 密 封 圈 |
PTFE(特氟隆)-聚四氟乙烯 |
| 閥 桿 |
鉻不銹鋼Ｃr13 |
| 閥桿填料 |
聚四氟乙烯 |
| 中法蘭螺母/螺栓 |
35# |
