名 稱： 低溫專用法蘭球閥
型 號： DQ41F
口 徑： DN15-DN200
壓 力： 1.0mpa-10.0mpa
材 質： 鑄鋼、不銹鋼
低溫專用法蘭球閥技術規(guī)范
| 設計依據 |
GB |
| 設計標準 |
GB12237-89 |
| 結構長度 |
GB12221-89 |
| 連接法蘭 |
GB/T 9113-2000 JB/T79-94 |
| 試驗和檢驗 |
JB/T 9092-99 |

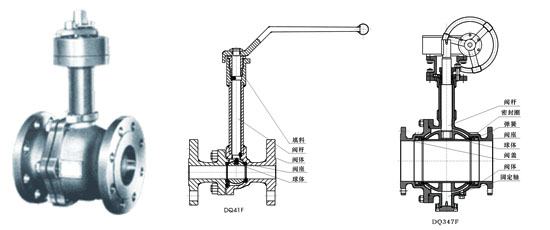

低溫專用法蘭球閥結構設計及加工制造的特點
低溫球閥分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的球閥,頸部長度T一般為250mm,或根據我公司的設計和計算確定.低溫球閥主要用于輸出液態(tài)低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等，不但易燃易爆，而且在升溫時要氣化，氣化時，體積膨脹數百倍。
液化天然氣閥門的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然氣介質泄漏引起爆炸。因此，在開發(fā)、設計、研制液化天然氣閥門的過程中，材質是首要關鍵的問題。閥體、閥蓋采用：LCB(-46℃)、LC3(-101℃)、CF8（304）(-196℃).
我廠對所生產的低溫閥門經特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時（2-6小時），以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。
型號、材料及主要參數
| 產品型號 |
DQ41F-10C-100 |
DQ41F-10P-100P |
| DQ47F-10C-100 |
DQ47F-10P-100P |
| 閥體 |
LCB |
CF8 |
| 球體 |
304 |
304 |
| 閥桿 |
304 |
304 |
| 密封圈 |
PTFE |
PTFE |
| 填料 |
PTFE+O形圈 |
PTFE+O形圈 |
| 適用介質 |
水、油、蒸汽等 |
酸等腐蝕性介質 |
| 適用溫度 |
-50-29℃ |
-196-29℃ |
| 蝸輪低溫球閥 |
DQ后插入“3”表示，示例：DQ341F-16P |
| 氣動低溫球閥 |
DQ后插入“6”表示，示例：DQ647F-16C |
| 電動低溫球閥 |
DQ后插入“9”表示，示例：DQ941F-25P |
