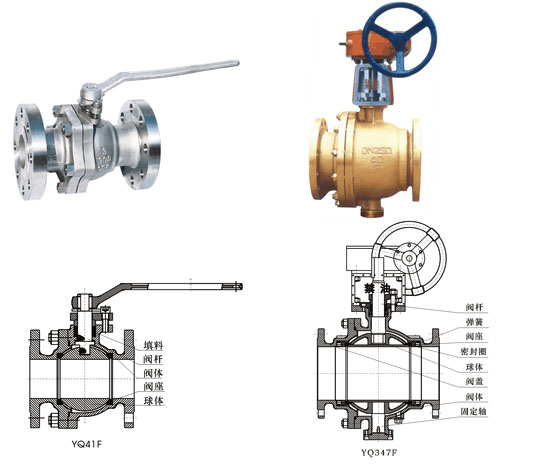

名 稱： 氧氣專用球閥
型 號： YQ41F-16T、YQ41F-16P
口 徑： DN15-DN200
壓 力： 1.6mpa-4.0mpa
材 質： 鑄鋼、不銹鋼、銅
| 設計依據 |
GB |
| 設計標準 |
GB12237-89 |
| 結構長度 |
GB12221-89 |
| 連接法蘭 |
GB/T 9113-2000 JB/T79-94 |
| 試驗和檢驗 |
JB/T 9092-99 |
結構設計及加工制造的特點
氧氣專用球閥是為冶金行業在常溫下輸送氧氣的需要而研制開發的特殊閥門。我公司生產的氧氣專用球閥采用優質材料，先進結構，特殊工藝和檢測手段，使該類球閥與原冶金企業用的銅截止閥比較有啟閉迅速、靈活、密封可靠、結構緊湊、流阻特小等優點。根據氧氣輸送的特殊性，該球閥設計有防靜電，耐火結構，各零部件在裝配中嚴格進行脫脂處理。閥體等部件選用優質不銹鋼并經酸洗、鈍化，檢查和試驗用不含任何油脂的純凈自來水進行高壓密封試驗，用0.6Mpa氣體做泄漏試驗，閥門應無泄漏；經上述特殊工藝處理，此類球閥不僅操作快速靈便，流阻小，安全可靠，而且使用壽命長（密封副沖刷?。?。
型號、材料及主要參數
| 產品型號 |
YQ41F-16T~100T |
YQ41F-16P-100P |
| YQ47F-16T~100T |
YQ47F-16P-100P |
| 閥體 |
銅合金 |
|
| 球體 |
銅合金 |
|
| 閥桿 |
304 |
|
| 密封圈 |
PTFE |
|
| 閥座 |
銅合金 |
|
| 填料 |
PTFE+O形圈 |
|
| 適用介質 |
氧氣、氫氣等 |
|
| 適用溫度 |
-29~150℃ |
|
| 蝸輪氧氣專用球閥 |
YQ后插入“3”表示，示例：YQ341F-16T |
| 氣動氧氣專用球閥 |
YQ后插入“6”表示，示例：YQ647F-25P |
| 電動氧氣專用球閥 |
YQ后插入“9”表示，示例：YQ947F-40P |
