名 稱： 四通換向球閥
型 號： Q46F
口 徑： DN50-DN600
壓 力： 1.0mpa-4.0mpa
材 質： 鑄鋼、不銹鋼
四通換向球閥結構特點

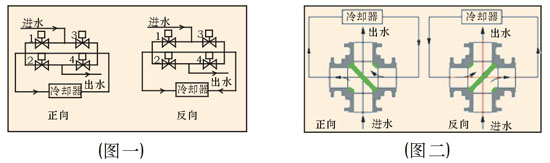

該四通換向球閥，一 閥實現正反供水切換，每轉90 ，供水方式切換一次，以前需四個閥門，供水時閥1、4 開啟，閥2、3關閉；反向供水時閥2、3開啟，閥1、4 關閉(圖一)，現用一臺四通球閥(圖二)替代，操作方便。
型號、材料及主要參數
| 產品型號 |
Q46F-10C-40 |
Q46F-10P-40P |
| 閥體 |
WCB |
CF8 |
| 球體 |
CF8 |
CF8 |
| 閥桿/固定軸 |
2Cr13 |
304 |
| 密封圈 |
PTFE |
PTFE |
| 閥座 |
2Cr13 |
2Cr1+STL |
| 填料 |
PTFE+O形圈 |
PTFE+O形圈 |
| 適用介質 |
水、油、蒸汽等 |
水、油、蒸汽等 |
| 適用溫度 |
-29-200℃ |
-29-200℃ |
| 蝸輪四通換向閥 |
ZQ后插入“3”表示，示例：ZQ346F-16C |
| 氣動四通換向閥 |
ZQ后插入“6”表示，示例：ZQ646Y-150LbC |
| 電動四通換向閥 |
ZQ后插入“9”表示，示例：ZQ946Y-100 |

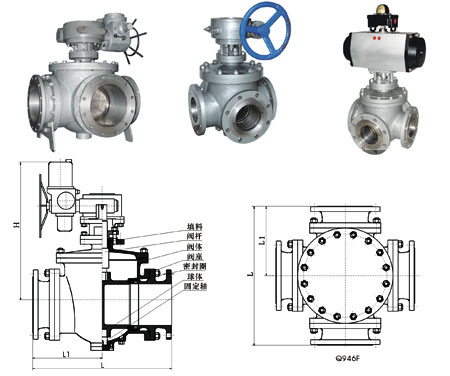

四通換向球閥的外形尺寸PN10-40
| 公稱通徑DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
| L |
240 |
260 |
280 |
320 |
380 |
440 |
670 |
760 |
850 |
980 |
1080 |
1360 |
1750 |
| L1 |
120 |
130 |
140 |
160 |
190 |
220 |
335 |
380 |
425 |
490 |
540 |
680 |
875 |
| H |
325 |
335 |
360 |
370 |
420 |
440 |
49 |
520 |
610 |
700 |
800 |
900 |
1000 |
