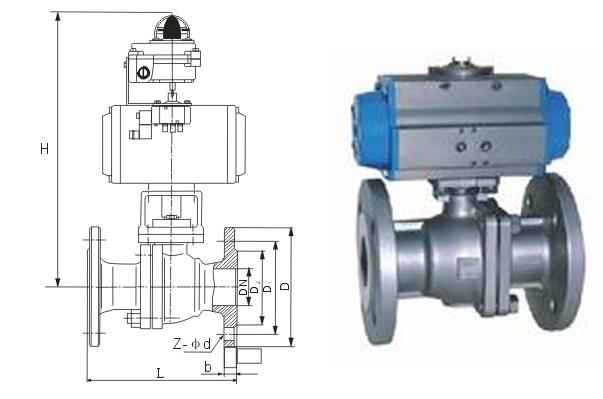

名 稱： 氣動法蘭球閥
型 號： Q641、Q6S41
口 徑： DN15-DN200
壓 力： 1.6mpa-4.0mpa
材 質： 鑄鋼、不銹鋼、鍛鋼、鉻鉬鋼
氣動O型球閥采用彈性密封圈結構設計，介質壓力較小時，密封圈與球體的接觸面積較小，故有較大的密封雙壓，確保可靠密封。
介質壓力較大時，密封圈與球體接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。通過配置不同的控制附件，可實現
遙控及調節功能。
產品型號/技術參數
| 閥類 |
傳動方式 |
連結形式 |
結構形式 |
密封面 |
公稱壓力（MPa） |
閥體材料 |
| 球閥 |
6-氣動
6s-氣動帶手動 |
法蘭式 |
浮動球直通 |
F-氟塑料
H-合金鋼
PPL |
1.6
2.5
4.0
6.4 |
按表內閥體
材料代號 |
| 公稱通徑DN(mm) |
15-250 |
| 材料\材料代號 |
C |
P |
R |
主
要
零
件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
| 球板 |
WCB |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
| 閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
| 密封圈 |
增強聚四氟乙烯 對位聚笨 |
| 填料 |
聚四氟乙烯 柔性石墨 |
適
用
工
況 |
適用介質 |
水、蒸汽、油品
|
硝酸類 |
醋酸類 |
| 適用溫度 |
-28℃～300℃ |
| 控制型式 |
雙作用/單作用 |
| 作用型式 |
切斷/調節 |
| 輸入信號 |
電信號：0～10mA、-4～10mA 氣信號20～100kPa |
| 回信電壓 |
AC220V/DC24V |
| 工作介質 |
凈化壓縮壓氣 |
| 執行器 |
型號 |
GT系列、HY系列、AW系列、ZSH系列 |
| 氣源壓力 |
0.4～0.7MPa |
安裝尺寸表
| 公稱通徑DN(mm) |
尺 寸 |
執行器型號 |
| 1.6MPa |
2.5MPa |
H |
4.0MPa |
| L |
D |
D1 |
B |
Z-D |
L |
D |
D1 |
B |
Z-D |
L |
D |
D1 |
B |
Z-D |
H |
| 15 |
130 |
95 |
65 |
14 |
4-14 |
130 |
95 |
65 |
16 |
4-14 |
200 |
130 |
95 |
65 |
16 |
4-14 |
200 |
可選配GTD/GTE、
AW/AWS、HY、
ZSH系列執行器
(以上選配僅供參
選具體選用根據實
際要求) |
| 20 |
130 |
105 |
75 |
14 |
4-14 |
130 |
105 |
75 |
16 |
4-14 |
204 |
150 |
105 |
75 |
16 |
4-14 |
204 |
| 25 |
140 |
115 |
85 |
14 |
4-14 |
140 |
115 |
85 |
16 |
4-14 |
215 |
160 |
115 |
85 |
16 |
4-14 |
210 |
| 32 |
165 |
135 |
100 |
16 |
4-18 |
165 |
135 |
100 |
18 |
4-18 |
240 |
180 |
135 |
1 00 |
18 |
4-18 |
240 |
| 40 |
165 |
145 |
110 |
16 |
4-18 |
165 |
145 |
110 |
18 |
4-18 |
264 |
200 |
145 |
110 |
18 |
4-18 |
264 |
| 50 |
203 |
160 |
125 |
16 |
4-18 |
203 |
160 |
125 |
20 |
4-18 |
274 |
230 |
160 |
125 |
20 |
4-18 |
360 |
| 65 |
22 2 |
180 |
145 |
18 |
4-18 |
222 |
180 |
145 |
22 |
8-18 |
379 |
290 |
180 |
145 |
22 |
8-18 |
390 |
| 80 |
241 |
195 |
160 |
20 |
8-18 |
241 |
195 |
160 |
22 |
8-18 |
389 |
310 |
195 |
160 |
22 |
8-18 |
450 |
| 100 |
305 |
215 |
180 |
20 |
8-18 |
305 |
230 |
190 |
24 |
8-23 |
416 |
350 |
230 |
190 |
24 |
8-23 |
480 |
| 125 |
356 |
245 |
210 |
22 |
8-18 |
356 |
270 |
220 |
28 |
8-25 |
542 |
400 |
270 |
220 |
28 |
8-25 |
650 |
| 150 |
394 |
280 |
240 |
24 |
8-23 |
394 |
300 |
250 |
30 |
8-25 |
572 |
480 |
300 |
250 |
30 |
8-25 |
670 |
| 200 |
457 |
335 |
295 |
26 |
12-23 |
457 |
360 |
310 |
34 |
12-25 |
600 |
600 |
375 |
320 |
38 |
12-30 |
720 |
