截止閥系列您現在所在的位置：首頁 - 截止閥系列

JZF型截止閥

名 稱： JZF型截止閥
型 號： JZF
口 徑： 40、60、65、80、100mm
壓 力：
材 質： 鑄鋼、不銹鋼

JZF型截止閥

圖形符號

JZF型截止閥型號說明
① 產品代號：JZF截止閥
② 公稱通徑：40、60、65、80、100mm
③ 連接形式：F-法蘭式

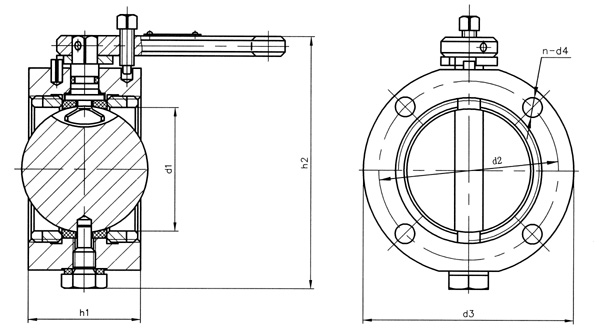

JZF型截止閥外形尺寸

型號	h1	h2	d1	d2	d3	n-d4	兩端密封形式
JZF-40FA	40	90	Ф44	Ф64	Ф75	4-Ф7	兩端平面、無O形圈溝槽
JZF-40FB	40	90	Ф44	Ф70	Ф81	4-Ф7	兩端帶56×3.5 O形圈溝槽
JZF-60F	45	115	Ф68	Ф92	Ф105	4-Ф7	兩端平面、無O型圈溝槽
JZF-65F	50	150	Ф68	Ф108	Ф135	6-Ф11	兩端平面、無O型圈溝槽
JZF-80F	50	150	Ф91	Ф120	Ф135	4-Ф9	兩端平面、無O型圈溝槽
JZF-100F	55	175	Ф116	Ф148	Ф165	4-Ф9	兩端平面、無O型圈溝槽
