名 稱： 美標法蘭截止閥
型 號： J41H
口 徑： DN15-DN400
壓 力： 150Lb～600Lb
材 質： 鑄鋼、鑄鐵.不銹鋼
美標法蘭截止閥特點
①產品的設計制造符合美國國家標準ANSI BI16.34，英國國家標準BS1873等國外先進標準要求。②閥體外型為桶形或流線形，造形美觀，流道形狀為直通式，流體阻力小。③關閉件（閥瓣）與閥座密封采用錐面密封，關閉力小，耐沖刷，密封可靠。④閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足各種工況要求，延長使用壽命。
美標法蘭截止閥采用標準
|
名稱
|
截止閥
|
|
設計標準
|
BS1873 JIS B2071-2081
|
|
結構長度
|
ANSI B16.10，JISB2002
|
|
配管法蘭
|
ANSI B16.5、JIS B2212-2214
|
|
對焊端尺寸
|
ANSI B16.25
|
|
檢驗與試驗
|
API598、JIS B2003
|
|
傳動方式
|
手動、電動、傘齒輪動
|
美標法蘭截止閥試壓規范
|
壓力等級或公稱壓力
|
殼體試驗
|
密封試驗
|
|
高壓液密封
|
低壓氣密封
|
|
150Lb、PN2.0MPa
|
2.94
|
2.16
|
0.6
|
|
300Lb、PN5.0MPa
|
7.67
|
5.62
|
|
600Lb、PN10.0MPa
|
15.3
|
11.23
|
|
JIS10K
|
2.1
|
1.6
|
|
JIS20K
|
5.1
|
3.8
|
美標法蘭截止閥主要零件材料及性能規范
|
零件名稱
|
材料
|
|
閥體
閥蓋
閥瓣
|
ASTM A216 WCB
|
ASTM A351
CFB
|
ASTM A351
CF8M
|
ASTM A351
CF3
|
ASTM A351
CF3M
|
|
閥桿
|
1Cr13
|
0Cr18NI9
|
0Cr17NI12Mo2
|
00Cr19NI10
|
00Cr17NI14Mo2
|
|
f6a
|
304
|
316
|
304L
|
316L
|
|
上密封座
|
1Cr13(f6a)
|
本體
|
|
閥瓣
|
密封面
|
13Cr
|
STL
|
STL
|
本體 STLR STL
本體 本體 STL
|
|
閥座
|
13Cr
|
13Cr
|
STL
|
|
填料
|
柔性石墨復合環+YS450F
|
≤200℃聚四氟乙烯或四氟乙烯編織填料
＞200℃柔性石墨環+柔性石墨編織填料
|
|
墊片
|
柔性石墨復合墊（芯板：碳鋼或不銹鋼）不銹鋼帶/柔性石墨纏繞墊
|
|
中法蘭螺栓
|
350CrMo
ASTM A193 B7
|
OCr18N19 ASTM A193 B8
|
|
中法蘭螺母
|
45
ASTM A194 2H
|
|
|
閥桿螺母
|
ZCuA110Fe3
|
|
手輪
|
可鍛鑄鐵、球墨鑄鐵、鑄鋼
|
|
適用工況
|
適用介質
|
水、蒸汽、油品等
|
硝酸等腐蝕介質
|
醋酸等腐蝕介質
|
強氧化性介質
|
尿素等腐蝕性介質
|
|
適用溫度℃
|
-29-425
|
-40-200（超出該溫度范圍、請?jiān)谟嗀洉r(shí)注明）
|
注：如法蘭密封面采用凸面以外的型式，請?jiān)谟嗀洉r(shí)注明。

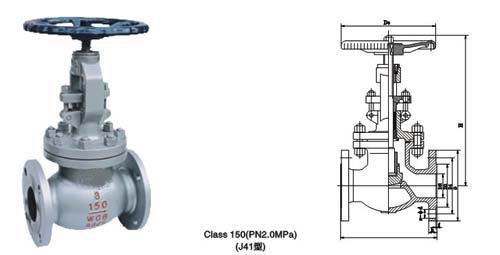

.jpg)
[J41、J441、J941]主要連接與外形尺寸及重量
|
磅級
|
公稱通徑(DN)
|
主要連接尺寸)(mm)
|
J41外形尺寸
|
重量
|
|
in mm
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z-φd
|
H(全開)
|
D0
|
|
150Lb
2.0MPa
(10K)
|
1/2
|
15
|
108
|
89
|
60.5
|
35
|
10
|
1.6
|
4-φ15
|
241
|
125
|
-
|
|
3/4
|
20
|
117
|
98
|
70
|
43
|
11
|
1.6
|
4-φ15
|
241
|
125
|
-
|
|
4
|
25
|
127
|
108
|
79.5
|
51
|
12
|
1.6
|
4-φ15
|
242
|
125
|
-
|
|
11/4
|
32
|
140
|
117
|
89
|
63
|
13
|
1.6
|
4-φ15
|
280
|
160
|
-
|
|
11/2
|
40
|
165
|
127
|
98.5
|
73
|
15
|
1.6
|
4-φ15
|
286
|
160
|
-
|
|
2
|
50
|
203
|
152
|
120.5
|
92
|
16
|
1.6
|
4-φ19
|
368
|
200
|
18
|
|
2 1/2
|
65
|
216
|
178
|
139.5
|
105
|
18
|
1.6
|
4-φ19
|
387
|
200
|
30
|
|
3
|
80
|
241
|
190
|
152.5
|
127
|
19
|
1.6
|
4-φ19
|
411
|
250
|
41
|
|
4
|
100
|
292
|
229
|
190.5
|
157
|
24
|
1.6
|
8-φ19
|
454
|
250
|
64
|
|
5
|
125
|
356
|
254
|
216
|
186
|
24
|
1.6
|
8-φ22
|
455
|
355
|
86
|
|
6
|
150
|
406
|
279
|
241.5
|
216
|
26
|
1.6
|
8-φ22
|
541
|
355
|
113
|
|
8
|
200
|
495
|
343
|
298.5
|
270
|
29
|
1.6
|
8-φ22
|
651
|
450
|
115
|
|
10
|
250
|
622
|
406
|
362
|
321
|
31
|
1.6
|
12-φ25
|
800
|
450
|
178
|
|
12
|
300
|
698
|
483
|
432
|
381
|
32
|
1.6
|
12-φ25
|
1231
|
500
|
264
|
|
14
|
350
|
787
|
533
|
476.5
|
413
|
35
|
1.6
|
12-φ29
|
1450
|
600
|
370
|
|
16
|
400
|
914
|
597
|
539.5
|
470
|
37
|
1.6
|
16-φ29
|
1645
|
600
|
500
|
|
300Lb
5.0MPa
(20K)
|
1/2
|
15
|
152
|
95
|
66.5
|
35
|
15
|
1.6
|
4-φ15
|
241
|
125
|
-
|
|
3/4
|
20
|
178
|
117
|
82.5
|
43
|
16
|
1.6
|
4-φ19
|
241
|
125
|
-
|
|
1
|
25
|
203
|
124
|
89
|
51
|
18
|
1.6
|
4-φ19
|
283
|
160
|
-
|
|
11/4
|
32
|
216
|
133
|
98.5
|
63
|
19
|
1.6
|
4-φ19
|
320
|
200
|
-
|
|
11/2
|
40
|
229
|
156
|
114.5
|
73
|
21
|
1.6
|
4-φ22
|
322
|
200
|
-
|
|
2
|
50
|
267
|
165
|
127
|
92
|
23
|
1.6
|
8-φ19
|
399
|
200
|
25
|
|
21/2
|
65
|
292
|
190
|
147
|
105
|
26
|
1.6
|
8-φ22
|
438
|
250
|
30
|
|
3
|
80
|
318
|
210
|
168.5
|
127
|
29
|
1.6
|
8-φ22
|
464
|
280
|
35
|
|
4
|
100
|
356
|
254
|
200
|
157
|
32
|
1.6
|
8-φ22
|
565
|
355
|
56
|
|
5
|
125
|
400
|
279
|
235
|
186
|
35
|
1.6
|
8-φ22
|
614
|
400
|
96
|
|
6
|
150
|
444
|
318
|
270
|
216
|
37
|
1.6
|
12-φ22
|
717
|
450
|
120
|
|
8
|
200
|
559
|
381
|
330
|
270
|
42
|
1.6
|
12-φ25
|
960
|
500
|
212
|
|
10
|
250
|
622
|
444
|
387.5
|
324
|
47.7
|
1.6
|
16-φ29
|
1012
|
450
|
330
|
|
12
|
300
|
711
|
521
|
451
|
381
|
50.8
|
1.6
|
13-φ32
|
1231
|
500
|
472
|
注：①如法蘭密封面采用凸面以外的型式，請?jiān)谟嗀洉r(shí)注明。2壓力600Lb、900Lb、1500Lb截止閥尚有生產。
