名 稱： 美標鍛鋼截止閥
型 號： J41Y
口 徑： DN15-DN50
壓 力： 900Lb-2500Lb
材 質： 鍛鋼
美標鍛鋼截止閥設計結構和特征
美標鍛鋼截止閥符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。
采用以下結構:
1.全徑或縮徑
2.結構長度按ANSI B16.10
3.法蘭尺寸按ANSI B16.5
4.壓力自緊式閥蓋
5.明桿支架型（OS&Y）
6.自定心壓板壓套式
7.整體上密封座
8.整體閥體法蘭
9.對焊接端符合ASME B16.25
10.RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋
美標鍛鋼截止閥900Lb-2500Lb

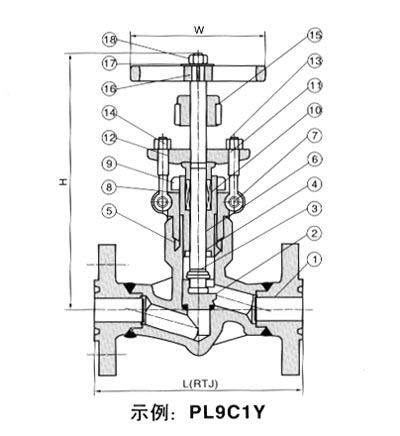

.jpg)
標準材質明細表
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105N
|
Type A182 F22
|
Type A182 F304(L)
|
Type A182 F316(L)
|
|
1
|
閥體
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
閥瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
閥桿
|
A182 F6a
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
密封座
|
A105N
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
密封環
|
A182 F304
|
A182 F304(L)
|
F316(L)
|
|
6
|
閥蓋
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
7
|
圓柱銷
|
A276 420
|
A182 F304
|
|
8
|
墊圈
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
9
|
提升螺母
|
A194 2H
|
A194 4
|
A194 8
|
A193 B8M
|
|
10
|
填料
|
不銹鋼+柔性石墨
|
|
11
|
填料壓套
|
A276 410
|
A182 F304
|
|
12
|
填料壓板
|
A105
|
A182 F304
|
|
13
|
活節螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
14
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
閥桿螺母
|
A273 420
|
|
16
|
手輪
|
A197
|
|
17
|
銘牌
|
SS
|
|
18
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸氣、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量（Kg）
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L(RTJ)
|
900～1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
2500Lb
|
264
|
273
|
308
|
349
|
384
|
451
|
|
H（開）
|
900～1500Lb
|
318
|
318
|
318
|
398
|
408
|
524
|
|
2500Lb
|
333
|
333
|
333
|
410
|
420
|
524
|
|
W
|
160
|
160
|
180
|
200
|
250
|
280
|
|
重量
|
900～1500Lb
|
15.5
|
16.9
|
18.9
|
28.9
|
32.3
|
52.8
|
|
2500Lb
|
18.0
|
20.5
|
23.0
|
36.1
|
45.0
|
81.5
|
