名 稱： 角式波紋管截止閥
型 號： WJ44H
口 徑： DN15-DN350
壓 力： PN1.6～16MPa
材 質： 鑄鋼、不銹鋼、鉻鉬鋼
德標直角式波紋管截止閥
◆產品結構特點
德標直角式波紋管截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
◆其主要結構特點
1、產品結構合理、密封可靠、性能優良、造型美觀；2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；4、雙重密封，性能更可靠；5、閥桿升降位置指示，更直觀；6、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
◆技術規范
| 結構形式 |
BB-BG-OS & Y |
| 驅動方式 |
手動 |
| 電動 |
| 設計標準 |
DIN3356 |
| 結構長度 |
DIN3202 |
| 連接法蘭 |
DIN2543-2545 |
| 試驗和檢驗 |
DIN3230 |
◆產品性能規范
| 公稱壓力（MPa） |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用溫度(℃) |
使用介質 |
| 1.6 |
2.4 |
1.76 |
≤350℃ |
水、蒸汽、油品等 |
| 2.5 |
3.75 |
2.75 |
| 4.0 |
6.0 |
4.4 |
| 6.4 |
9.6 |
7.04 |

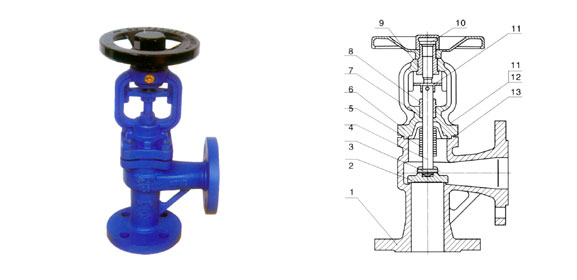

◆主要零部件材質
| 序號 |
名稱 |
材質 |
| 1 |
閥體 |
GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 |
| 2 |
閥瓣 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 3 |
軸銷 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 4 |
閥桿 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 5 |
波紋管組件 |
1Cr18Ni9Ti、304、316 |
| 6 |
閥蓋 |
GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 |
| 7 |
填料 |
柔性石墨 |
| 8 |
填料壓蓋 |
GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 |
| 9 |
閥桿螺母 |
WCB、QT400-18 |
| 10 |
手輪 |
銅合金 |
| 11 |
雙頭螺栓 |
ASTM A193-B7、A320-B8、A193-B8M |
| 12 |
六角螺母 |
ASTM A194-2H、A194-8、A194-8M |
| 13 |
墊片 |
柔性石墨+不銹鋼 |
.jpg)

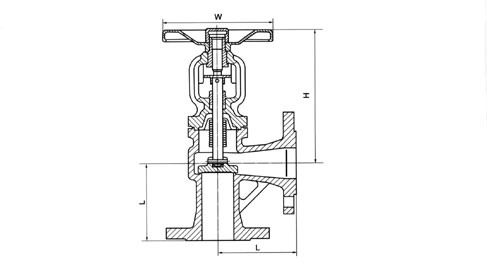

| 型號 |
YDDWJ44-16 |
| 壓力等級 |
PN16 |
| 口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
| H |
166 |
166 |
172 |
175 |
193 |
195 |
213 |
227 |
294 |
325 |
355 |
440 |
580 |
620 |
785 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
| 重量 |
4 |
5 |
6 |
10 |
13 |
18 |
25 |
30 |
40 |
50 |
100 |
180 |
300 |
450 |
670 |
| 型號 |
YDDWJ44-25 |
| 壓力等級 |
PN25 |
| 口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
| H |
166 |
166 |
172 |
175 |
193 |
195 |
213 |
227 |
294 |
325 |
355 |
440 |
580 |
620 |
785 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
| 重量 |
4 |
5 |
6 |
11 |
14 |
19 |
27 |
32 |
43 |
53 |
110 |
200 |
330 |
480 |
700 |
