名 稱： 襯膠直流式截止閥
型 號： J45J
口 徑： DN25-DN250
壓 力： 0.6mpa-1.0mpa
材 質： 鑄鋼、鑄鐵
一、性能規范
|
型號
|
公稱壓力PN（MPa）
|
試驗壓力PS（MPa）
|
適用介質
|
工作溫度（℃）
|
|
殼體試驗
|
密封試驗
|
|
J45J/F46-6
|
0.6
|
0.9
|
0.66
|
W.非腐蝕性流體
J.一般腐蝕性流體
FS.強酸堿及各種有機溶劑（溶融堿金屬及元素氟除外）
|
≤80
≤150
|
|
J45J/F46-10
|
1.0
|
1.5
|
1.1
|
二、主要零部件材料表
|
零件名稱
|
閥體、閥瓣
|
閥蓋
|
閥桿、閥瓣
|
手輪廓
|
|
材料
|
HT200襯氟塑料、襯橡膠
|
HT200襯氟塑料、襯橡膠
|
35襯氟塑料襯橡膠
|
HT200
|

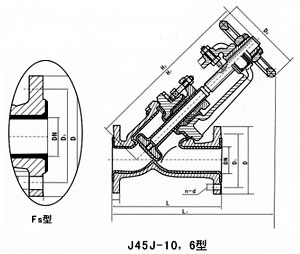

三、主要連接尺寸及重量
|
型號
|
公稱通徑DN（mm）
|
尺寸
|
質量
|
|
L
|
D
|
D1
|
D
|
H1
|
b
|
Do
|
n-d
|
|
|
5
|
160
|
100
|
75
|
60
|
205
|
16
|
120
|
4-11
|
4.5
|
|
|
32
|
200
|
120
|
90
|
70
|
-
|
16
|
160
|
4-13.5
|
13
|
|
|
|
|
130
|
100
|
80
|
250
|
16
|
160
|
4-13.5
|
14
|
|
|
50
|
230
|
140
|
110
|
90
|
290
|
16
|
160
|
4-13.5
|
16.5
|
|
|
65
|
290
|
160
|
130
|
100
|
310
|
16
|
180
|
4-13.5
|
|
|
|
80
|
310
|
190
|
150
|
125
|
358
|
18
|
200
|
4-17.5
|
36
|
|
|
|
|
210
|
170
|
145
|
428
|
18
|
200
|
4-17.5
|
50
|
|
|
125
|
400
|
240
|
200
|
175
|
510
|
20
|
280
|
8-17.5
|
68
|
|
|
150
|
480
|
265
|
225
|
200
|
550
|
20
|
280
|
8-17.5
|
90
|
|
|
200
|
600
|
30
|
280
|
255
|
635
|
22
|
400
|
8-17.5
|
146
|
|
|
250
|
730
|
375
|
335
|
312
|
|
24
|
|
12-.17.5
|
