名 稱： JZF-T型高壓截止閥
型 號： JZF-T
口 徑： 10、15、25mm
壓 力： 40MPa
材 質： 鑄鋼、不銹鋼

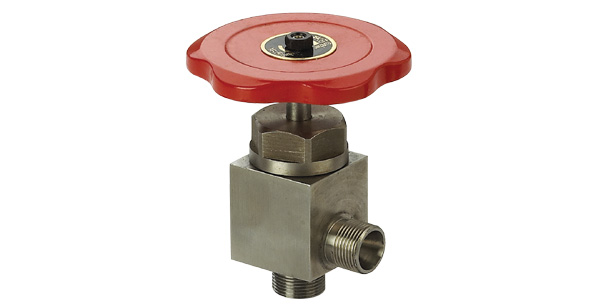

JZF-T型高壓截止閥
圖形符號.jpg)
JZF-T型高壓截止閥型號說明
.jpg)
① 產品代號：JZF截止閥
② 結構形式：T型
③ 公稱通徑：10、15、25mm
技術參數
閥體材料：1Cr18Ni9Ti
工作壓力：40MPa
工作介質：液壓油、水
適用溫度：-40～+120℃

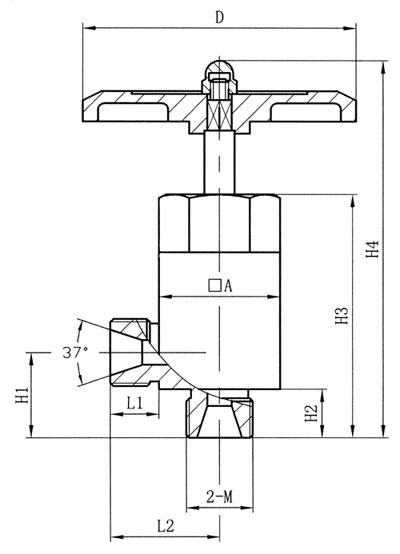

JZF-T型高壓截止閥外形尺寸
|
型號
|
L1
|
L2
|
H1
|
H2
|
H3
|
H4
|
□A
|
D
|
2-M
|
|
JZF-T10
|
16
|
36
|
28
|
16
|
80
|
124.1
|
40×40
|
Ф90
|
2-M22×1.5
|
|
JZF-T15
|
24
|
44
|
42
|
24
|
92
|
133.5
|
40×40
|
Ф90
|
2-M27×1.5
|
|
JZF-T20
|
27
|
52
|
50
|
27
|
119
|
167
|
50×50
|
Ф125
|
2-M39×1.5
|
