名 稱： 焊接式水封截止閥
型 號： DSJ61H
口 徑： DN10-DN200
壓 力： 1.6mpa-10.0mpa
材 質： 鑄鋼、鑄鐵.不銹鋼

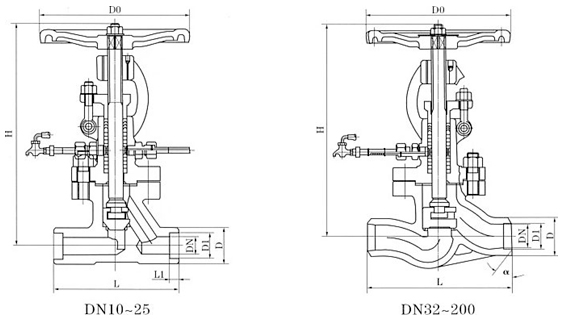

主要尺寸及重量
DS系列水封閥門適用于公稱壓力≤4 DMPa，工作溫度≤400℃或≤550℃，工作介質為水蒸汽油品和非腐蝕性氣體的管路上作啟閉裝置用．尤其適用于火電廠汽機真空冷凝系統有截止閥和閘閥兩種形式
一、結構與性能特點：

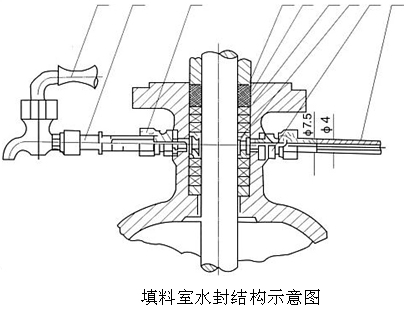

1結構形式：閥蓋填料室具有水循環密封結構，當接口通人壓力為0 6～l 0MPa的水時．可使系統與大氣隔離，保證系統具有良好的氣密性.
2連接形式：承插焊連接．法蘭連接和焊接連接.
3驅動方式：手動和電動.
4 DS／Z型系列采用雙閘板雙向彈性密封、啟閉靈活迅速密封可靠；真空隔斷截止閥 閥桿與閣瓣采用動連接，閥瓣與閥座垂直座封；啟閉行程和閥門高度小.
5產品結構簡單緊湊合理檢修方便使用壽命長.
6在管路上作啟閉置用．必須處于全開或全閉狀態，不得用于調節流量.
二、主要性能規范-試驗壓力
|
試驗壓力
|
公稱壓力PN(MPa)
|
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
殼體強度試驗
|
1.5
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
|
密封試驗
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
上密封試驗
|
1.1
|
11.8
|
2.8
|
4.4
|
7.0
|
11.0
|
三、使用范圍
|
產品類別
|
適用溫度()
|
適用介質
|
|
碳鋼型(C)
|
≤400
|
水、蒸汽、油品、非腐蝕性氣體
|
|
合金鋼(I)
|
≤550
|
四、主要零件材料
|
產品類型
|
零件名稱
|
|
閥體、閥蓋、支架
|
閥桿
|
閥扳、閥瓣、密封面
|
閥座密封面
|
閥桿螺母
|
填料
|
|
碳鋼型(C)
|
WCB
25
|
2Cr13
|
Cr13型不銹鋼或硬質合金
|
Crl3型小銹鋼
|
鋁青銅
|
柔性石墨
|
|
合金鋼(I)
|
WC6
WC9
|
25Cr2Mo1VA
|
硬質合盒
|
硬質合金
|
|
公稱通徑DN(mm)
|
主要尺寸及連接尺寸
|
重量
|
|
L
|
D
|
D1
|
a
|
L1
|
H
|
D0
|
|
DS/J61H-25
|
DS/J61Y-25I
|
|
|
|
|
|
|
|
|
10
|
130
|
36
|
18.5
|
-
|
10
|
256
|
120
|
4.8
|
|
15
|
130
|
36
|
22.5
|
-
|
10
|
257
|
120
|
5.0
|
|
20
|
150
|
44
|
28.5
|
-
|
11
|
267
|
140
|
7.3
|
|
25
|
160
|
44
|
34.5
|
-
|
12
|
269
|
140
|
8.2
|
|
32
|
180
|
48
|
34
|
30°30′
|
-
|
255
|
180
|
12
|
|
40
|
200
|
55
|
40
|
30°30′
|
-
|
295
|
200
|
15
|
|
50
|
230
|
64
|
48
|
30°30′
|
-
|
354
|
250
|
25
|
|
65
|
290
|
82
|
66
|
30°30′
|
-
|
400
|
250
|
38.5
|
|
80
|
310
|
94
|
78
|
30°30′
|
-
|
425
|
300
|
49
|
|
100
|
350
|
117
|
100
|
30°30′
|
-
|
468
|
350
|
64
|
|
125
|
400
|
144
|
126
|
30°30′
|
-
|
475
|
400
|
83
|
|
150
|
480
|
170
|
150
|
30°30′
|
-
|
611
|
400
|
94
|
|
200
|
600
|
220
|
202
|
30°30′
|
-
|
721
|
400
|
152
|
|
|
|
|
|
|
|
|
|
|
|
10
|
130
|
38
|
18.4
|
-
|
10
|
255
|
120
|
5.3
|
|
15
|
130
|
38
|
22.5
|
-
|
10
|
257
|
120
|
5.7
|
|
20
|
150
|
47
|
28.5
|
-
|
11
|
267
|
140
|
7.6
|
|
25
|
160
|
47
|
34.5
|
-
|
12
|
270
|
160
|
8.8
|
|
32
|
180
|
53
|
34
|
30°30′
|
-
|
257
|
160
|
13.2
|
|
40
|
200
|
57
|
40
|
30°30′
|
-
|
297
|
200
|
16.5
|
|
50
|
230
|
68
|
48
|
30°30′
|
-
|
354
|
250
|
26
|
|
65
|
290
|
85
|
66
|
30°30′
|
-
|
405
|
280
|
41.3
|
|
80
|
310
|
98
|
78
|
30°30′
|
-
|
427
|
320
|
51.5
|
|
100
|
350
|
122
|
100
|
30°30′
|
-
|
470
|
350
|
69
|
|
125
|
400
|
148
|
124
|
30°30′
|
-
|
475
|
400
|
89
|
|
150
|
480
|
176
|
148
|
30°30′
|
-
|
614
|
400
|
98
|
|
|
|
|
|
|
|
|
|
|
|
10
|
130
|
38
|
18.4
|
-
|
10
|
255
|
140
|
6
|
|
15
|
130
|
38
|
22.5
|
-
|
10
|
257
|
140
|
6.4
|
|
20
|
150
|
47
|
28.5
|
-
|
11
|
269
|
160
|
8.4
|
|
25
|
160
|
47
|
34.5
|
-
|
12
|
273
|
180
|
9.6
|
|
32
|
180
|
53
|
33
|
30°30′
|
-
|
259
|
200
|
23
|
|
40
|
260
|
57
|
39
|
30°30′
|
-
|
297
|
250
|
34
|
|
50
|
300
|
70
|
48
|
30°30′
|
-
|
356
|
280
|
46
|
|
65
|
340
|
86
|
65
|
30°30′
|
-
|
405
|
320
|
67
|
|
80
|
480
|
100
|
76
|
30°30′
|
-
|
429
|
360
|
85
|
|
100
|
430
|
124
|
98
|
30°30′
|
-
|
477
|
400
|
97
|

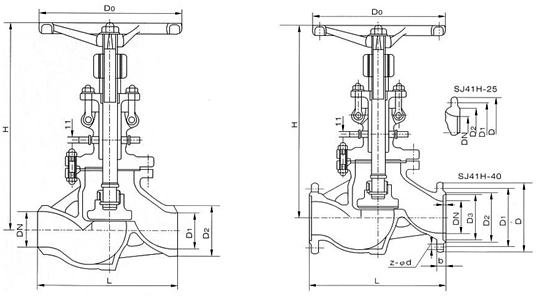

DS/J61H-25\40系列-焊口式水封截止閥
.jpg)
主要外形尺寸及連接尺寸
|
公稱通徑DN/mm
|
尺寸/mm
|
重量/kg
|
|
L
|
D1
|
D2
|
H
|
Do
|
|
10
|
130
|
10
|
28
|
272
|
120
|
5
|
|
15
|
130
|
15
|
41
|
272
|
120
|
6
|
|
20
|
150
|
20
|
44
|
280
|
120
|
6
|
|
25
|
160
|
25
|
52
|
332
|
160
|
8
|
|
32
|
190
|
32
|
64
|
342
|
160
|
10
|
|
40
|
200
|
40
|
75
|
395
|
200
|
16
|
|
50
|
230
|
50
|
75
|
431
|
240
|
23
|
|
65
|
290
|
65
|
103
|
457
|
280
|
32
|
|
80
|
310
|
80
|
116
|
505
|
320
|
43
|
|
100
|
350
|
100
|
140
|
549
|
360
|
58
|
|
125
|
400
|
125
|
171
|
621
|
400
|
94
|
|
150
|
480
|
150
|
198
|
705
|
400
|
119
|
|
200
|
600
|
200
|
254
|
828
|
400
|
165
|
