名 稱： 國標波紋管截止閥
型 號： WJ41H
口 徑： DN15-DN300
壓 力： 1.6mpa-4.0mpa
材 質： 鑄鋼、不銹鋼
產品簡介：
國標波紋管截止閥
產品結構特點：
國標波紋管截止閥適用于公稱壓力PN1.6-4.0MPa,工作溫度-20℃-350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
其主要結構特點：
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示更直觀；
6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
技術規范：
| 結構形式 construction |
BB-BG-OS&Y |
| 驅動方式 operation |
手動hand-operated |
| 氣動 pneumatic |
| 設計標準 design standard |
DIN3356 |
| 結構長度 face to face dimension |
DIN3202 |
| 連接法蘭 flanged ends |
DIN2543-2545 |
| 試驗和檢驗 test&inspection |
DIN3230 |
產品性能規范：
公稱壓力(MPa)
nominal pressure
|
殼體試驗壓力(MPa)
shell test |
密封試驗壓力(MPa)
sealing test |
適用溫度(℃)
suitable temp |
適用介質
suitable madium |
| 1.6 |
2.4 |
1.76 |
-20℃-350℃ |
水、蒸汽、油品等
water,steam,oil,etc. |
| 2.5 |
3.75 |
2.75 |
| 4.0 |
6.0 |
4.4 |
主要零部件材質：
| 序號NO. |
名稱part name |
材質material |
| 1 |
閥體body |
WCB、F304、F316 |
| 2 |
閥瓣disc |
2CR13、F304、F316 |
| 3 |
軸銷hinge pin |
F304、F316 |
| 4 |
波紋管組件bellows combination |
F304、F316L |
| 5 |
閥蓋bonnet |
WCB、F304、F316 |
| 6 |
填料packing |
柔性石墨Flexible graphite、PTFE |
| 7 |
壓套gland |
25#、F304、F316 |
| 8 |
定位片locator |
25#、F304、F316 |
| 9 |
閥桿螺母stem nut |
銅合金ZQA19-4 |
| 10 |
手輪hand wheel |
碳鋼carbon steel |
| 11 |
并帽cap |
25# |
| 12 |
油杯oil cup |
黃銅brass |
| 13 |
六角螺母hexagon nut |
ASTMA193 2H、A193-8、A193-8M |
| 14 |
雙頭螺栓bolt |
ASTMA193 B7、A193-B8、A193-B8M |
| 15 |
墊片gasket |
柔性石墨+不銹鋼
flexible graphite+stainless steel、PTFE |
| 16 |
閥桿stem |
2Cr13、F304、F316 |

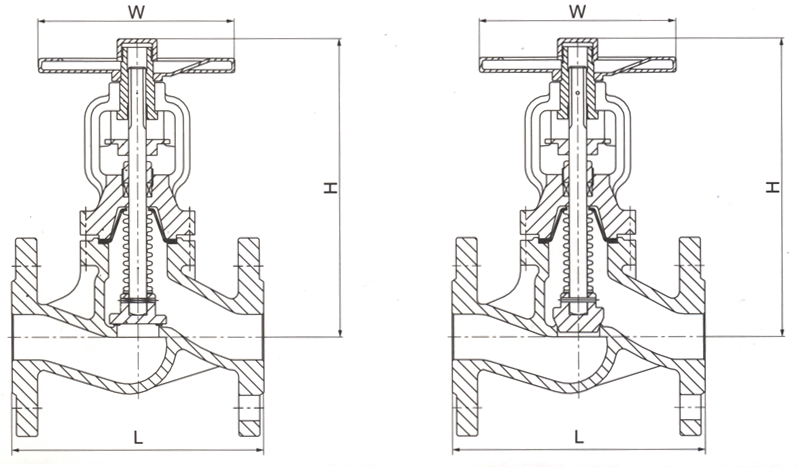

WJ41H-16
壓力等級
pressure |
PN16 |
| 口徑size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
| H |
205 |
205 |
217 |
230 |
235 |
240 |
285 |
310 |
370 |
430 |
445 |
560 |
695 |
740 |
| W |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
520 |
| 重量Weight |
4.5 |
4.8 |
5.5 |
7.8 |
9.5 |
12.7 |
18.6 |
23.5 |
39.5 |
56.8 |
76.1 |
115 |
237.2 |
399.5 |
| 行程h |
7 |
7 |
12 |
13 |
14 |
15 |
19 |
23 |
28 |
35 |
42 |
52 |
64 |
75 |
| Kv |
4.2 |
7.4 |
12 |
19 |
30 |
47 |
77 |
120 |
188 |
288 |
410 |
725 |
1145 |
1635 |
WJ41H-25
壓力等級
pressure |
PN25 |
| 口徑size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
| H |
205 |
205 |
217 |
230 |
235 |
240 |
285 |
310 |
370 |
430 |
445 |
560 |
695 |
740 |
| W |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
520 |
| 重量Weight |
4.5 |
4.8 |
5.5 |
8 |
9.8 |
13 |
19.2 |
24.3 |
43.7 |
57.9 |
81.6 |
137 |
288.1 |
420 |
| 行程h |
7 |
7 |
12 |
13 |
14 |
15 |
19 |
23 |
28 |
35 |
42 |
52 |
64 |
75 |
| Kv |
4.2 |
7.4 |
12 |
19 |
30 |
47 |
77 |
120 |
188 |
288 |
410 |
725 |
1145 |
1635 |
WJ41H-40
壓力等級
pressure |
PN40 |
| 口徑size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
| H |
205 |
205 |
217 |
230 |
235 |
240 |
285 |
310 |
370 |
430 |
445 |
560 |
695 |
740 |
| W |
140 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
350 |
350 |
450 |
520 |
520 |
| 重量Weight |
4.5 |
4.8 |
5.5 |
8.3 |
10.5 |
13.6 |
20.5 |
25.6 |
46.1 |
61.2 |
85 |
159 |
308.5 |
445 |
| 行程h |
7 |
7 |
12 |
13 |
14 |
15 |
19 |
23 |
28 |
35 |
42 |
52 |
64 |
75 |
| Kv |
4.2 |
7.4 |
12 |
19 |
30 |
47 |
77 |
120 |
188 |
288 |
410 |
725 |
1145 |
1635 |
