ZRSF（H）型電動三通分流（合流）調節閥是由3810L系列電子式電動執行機構和三通閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，具有1/250分辨能力的高可靠性產品，連線極為簡單，只需配DC4~20mA或DC1~5V輸入信號及220AC單相電源即可控制運轉。
調節閥有合流與分流兩種作用方式
一、結構特點及應用范圍
ZRSF（H）型電子式電動三通調節閥是由3810L系列電子式電動執行機構和三通閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，電子式控制單元被設計成匣子形式，并用樹脂澆鑄，驅動量反饋檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性產品，連線極為簡單，只需配DC4~20mA或DC1~5V輸入信號及220AC單相電源即可控制運轉，調節閥有合流與分流兩種作用方式，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。
二、主要技術參數與性能指標
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑dn (mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量
系數Kv
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
允許壓差△MPa
|
≤公稱壓力MPa
|
|
基本誤差%
|
±2.5
|
|
回差%
|
2.5
|
|
死區%
|
1.0
|
|
始終點偏差%
|
±2.5
|
|
額定行程偏差%
|
2.5
|
|
允許泄漏量Q
|
Kv值的0.05%
|
|
可調范圍
|
30:1
|
|
公稱壓力
介質溫度
閥體材料
|
1.6MPa
|
常溫－20℃~＋200℃ 鑄鐵HT200
|
|
4.0MPa
|
常溫-20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
6.4MPa
|
常溫-20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
三、允許壓差
|
公稱通徑
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥座直徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
執行機構
|
允許壓差ΔP（Mpa）
|
|
381LSA-20
|
3.20
|
2.20
|
1.47
|
0.94
|
|
|
|
|
|
|
|
|
|
381LSB-50
|
|
|
|
|
1.38
|
0.94
|
0.61
|
|
|
|
|
|
|
381LSC-65
|
|
|
|
|
|
|
|
0.51
|
0.36
|
|
|
|
|
381LSC-99
|
|
|
|
|
|
|
|
|
|
0.31
|
|
|
|
381LSC-160
|
|
|
|
|
|
|
|
|
|
|
0.32
|
0.22
|

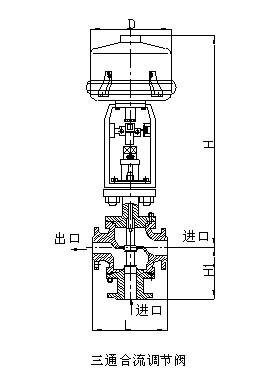

四、ZRSH三通合流調節閥外形尺寸及附圖
|
公稱
通徑（DN）
|
L
|
D
|
H1
|
H
|
|
PN（Mpa）
|
PN（Mpa）
|
常溫
|
中溫
|
|
1.6
|
4.0
|
6.4
|
1.6
|
4.0
|
6.4
|
|
25
|
185
|
190
|
200
|
225
|
140
|
150
|
160
|
555
|
707
|
|
32
|
200
|
200
|
210
|
225
|
150
|
160
|
170
|
561
|
709
|
|
40
|
220
|
220
|
235
|
225
|
160
|
170
|
180
|
660
|
812
|
|
50
|
250
|
255
|
265
|
255
|
180
|
190
|
200
|
675
|
827
|
|
65
|
275
|
285
|
295
|
255
|
200
|
210
|
220
|
863
|
1027
|
|
80
|
300
|
310
|
320
|
255
|
210
|
230
|
240
|
868
|
1032
|
|
100
|
350
|
360
|
370
|
255
|
220
|
250
|
260
|
872
|
1036
|
|
125
|
410
|
430
|
440
|
255
|
260
|
300
|
300
|
905
|
1200
|
|
150
|
450
|
465
|
475
|
310
|
280
|
320
|
320
|
920
|
1135
|
|
200
|
550
|
560
|
570
|
310
|
320
|
380
|
380
|
950
|
1165
|
|
250
|
635
|
660
|
670
|
310
|
|
475
|
475
|
1203
|
1485
|
|
300
|
720
|
740
|
740
|
310
|
|
585
|
585
|
1265
|
1557
|

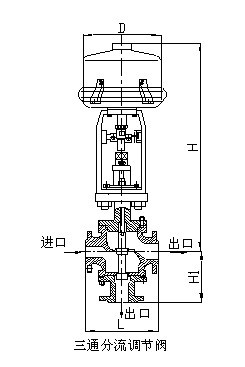

五、ZRSF三通分流調節閥外形尺寸及附圖
|
公稱
通徑（DN）
|
L
|
D
|
H1
|
H
|
|
PN（Pma）
|
PN（Mpa）
|
|
1.6
|
4.0
|
6.4
|
1.6
|
4.0
|
6.4
|
|
80
|
300
|
310
|
320
|
255
|
225
|
250
|
265
|
885
|
|
100
|
350
|
350
|
370
|
255
|
245
|
275
|
285
|
897
|
|
125
|
410
|
425
|
440
|
255
|
285
|
320
|
325
|
931
|
|
150
|
450
|
460
|
475
|
310
|
305
|
340
|
345
|
945
|
|
200
|
550
|
560
|
570
|
310
|
350
|
400
|
410
|
979
|
|
250
|
635
|
660
|
670
|
310
|
|
540
|
540
|
1268
|
|
300
|
720
|
740
|
770
|
310
|
|
612
|
612
|
1294
|
六、型號編制說明
|
Z
|
D
|
S
|
F
|
40
|
P
|
G
|
|
自控閥門
|
執行機構類型：
|
位移特征：
|
閥門結構形式
|
公稱壓力：
|
閥體材質：
|
溫度類型：
|
|
|
D：表示PS系列
|
S：表示直行程
|
F：表示分流閥
|
16：表示1..6MPa
|
C：表示碳鋼
|
G：表示中溫型
|
|
|
R： 表示3810系列
|
|
H：表示合流閥
|
40：表示4..0MPa
|
P：表示不銹鋼
|
常溫省略
|
|
|
H：表示DKZ系列
|
|
|
64：表示6.4MPa
|
鑄鐵省略
|
|
|
|
C：表示其它執行機構系列
|
|
|
|
|
|
七、訂貨須知
1.產品型號與名稱
2.公稱通徑DN(mm)
3.公稱壓力
4.流量特性
5.閥體材質
6.額定流量系數
7.介質種類和溫度范圍
8.閥前后壓力(壓差)
9.電源電壓和控制信號
10.其它特殊要求
