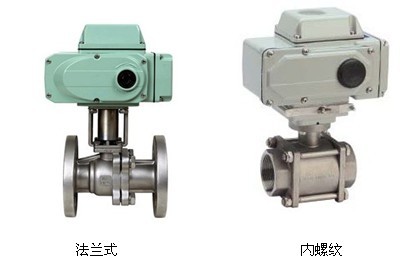

型號：Q941F法蘭式，Q911F 內螺紋
公稱通徑：15-300mm
公稱壓力：PN1.6--6.4MPa
控制方式：調節型，開關型
電動球閥采用一體化結構，與MDR電動執行機構相配，只要有直流或交流電源即可控制運轉；還可以輸入控制信號（4~20mADC或1-5VDC）來調節閥門開度，以達到精確控制的目的。具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統.
一、閥體
形式：直通鑄造閥、臺灣三片式球閥、超短型對夾式球閥
公稱通徑：15-300mm
公稱壓力：PN1.6、4.0、6.4MPa
材 料：HT200 ZG25 ZG1Cr18Ni9Ti WCB CF8 CF8M
ZG0Cr18i12Mo2襯制聚四氟乙烯
上閥蓋： 常溫型：-20℃—+150℃
散熱型：-40℃—+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料，柔性石墨等
二、閥內組件
閥芯形式： O型閥芯
流量特性： 快開型
材 料： 1Cr18Ni9Ti 0Cr17Ni12Mo2襯聚四氟乙烯
密封面材料：聚四氟乙烯、PPL、硬密封
三、執行機構
類型：可選PSQ、MDR和3810系列電子式角行程執行機構。
防爆型選用3810系列。
技術參數和性能：請參閱相應執行機構與閥門定位器說明書。
四、具有理想流量特性表
五、電動調節球閥規格參數
六、ZAJQ941型電動球閥外形尺寸
七、ZAJQ971超短型電動對夾式球閥外形尺寸
八、ZAJQ911型三片式電動絲扣式球閥外形尺寸
九、型號編制說明
|
Z
|
A
|
J
|
Q
|
9
|
41
|
F
|
25
|
C
|
G
|
|
自控閥門
|
執行機構類型：
|
位移特征：
|
閥門代號：
|
傳動方式：
|
連接形式：
|
密封面材料：
|
公稱壓力：
|
閥體材質：
|
溫度類型：
|
|
|
D：表示PS系列
|
J：角行程
|
Q：表示球閥
|
9表示電動
|
41：表示法蘭
|
F：表示四氟乙稀
|
16：表示1.6MPa
|
C：表示碳鋼
|
G：表示中溫型
|
|
|
R：表示3810系列
|
S：直行程
|
D：表示碟閥
|
6：表示氣動
|
11：表示絲扣
|
H：表示金屬硬密封
|
25：表示2..5MPa
|
P：表示不銹鋼
|
常溫省略
|
|
|
A：MDR系列
|
|
V：表示V形球閥
|
|
71：表示對夾式
|
|
40：表示4.0MPa
|
S：表示塑料
|
|
|
|
|
|
|
|
|
|
64：表示6.4MPa
|
F46：表示閥體襯四氟
|
|
